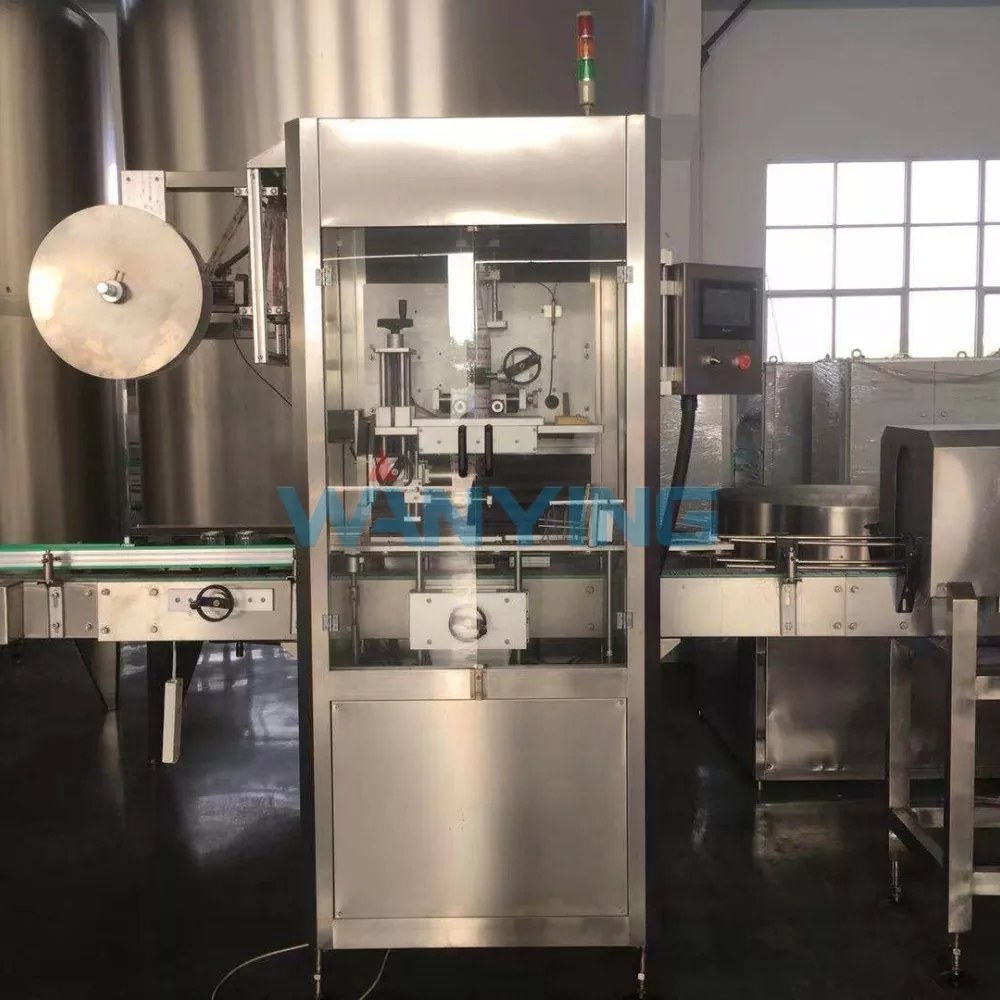

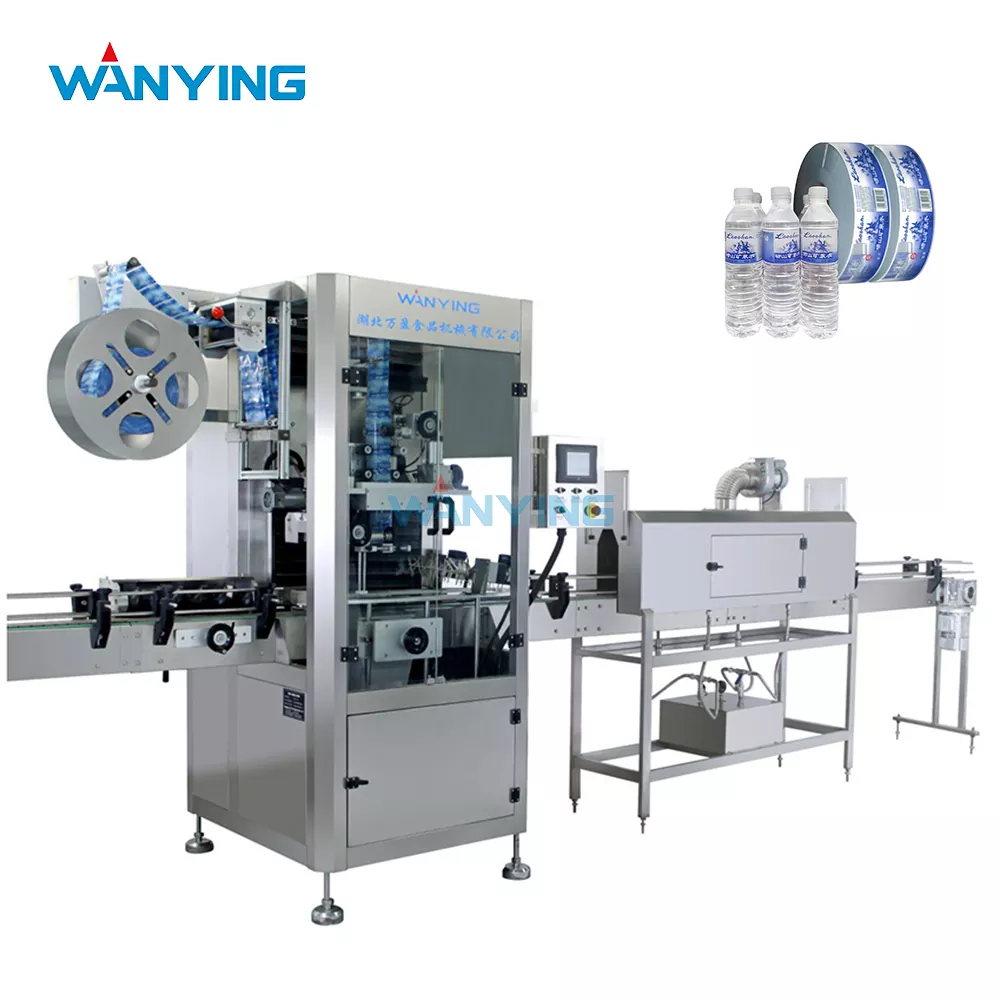

Machine d'étiquetage de manchons

Notre machine intègre une découpe de film de précision, une application de manchons entraînés par mandrin et des tunnels de thermorétraction pour fournir des étiquettes sans plis et positionnées avec précision à des vitesses allant jusqu'à 25 000 conteneurs par heure, en fonction de la taille de l'étiquette et de la forme du conteneur. Conçue pour les environnements exigeants des lignes de production de boissons, de produits laitiers, de condiments et d'aliments fermentés, l'étiqueteuse à manchons Wanying est dotée d'une alimentation de film servocommandée, d'une détection automatique des épissures et d'une interface tactile conviviale qui stocke jusqu'à 100 recettes d'étiquettes pour des changements rapides. Conçu avec des conceptions de tunnels de rétraction économes en énergie, dotés d'une circulation d'air chaud et de modèles de flux d'air réglables, notre système garantit un retrait constant sur différents types et épaisseurs de film, éliminant les frustrations courantes de l'industrie liées aux « oreilles de chien », aux plis ou au retrait incomplet autour de géométries de conteneurs complexes.

Présentation du produit – Décoration polyvalente pour chaque conteneur

1 Qu'est-ce qu'une étiqueteuse de manchons ?

Une étiqueteuse de manchons applique un film thermorétractable prédécoupé ou alimenté en continu autour des conteneurs. Le film, généralement fourni sous forme de rouleau, est coupé à la longueur souhaitée (correspondant à la circonférence du conteneur plus le chevauchement), ouvert par un système de mandrin, glissé sur le conteneur, puis passé dans un tunnel thermique où l'air chaud fait rétrécir le film pour épouser étroitement la forme du conteneur. Le résultat est une étiquette à 360° sur tout le corps qui couvre du goulot à la base, offrant un maximum d'espace de marque et, lorsqu'elle est étendue sur la fermeture, une protection inviolable. Le système Wanying fonctionne selon deux modes principaux :

· Fonctionnement continu en rouleau – le film est tiré du rouleau, coupé et scellé pour former des manchons à la volée, idéal pour les lignes à grande vitesse nécessitant une application transparente des étiquettes.

· Opération de manchons prédécoupés : les manchons préformés sont chargés dans un magasin et alimentés individuellement, ce qui convient aux petites séries de production ou aux formes de conteneurs irrégulières qui nécessitent une inspection manuelle de la qualité des manchons.

Les deux modes partagent la même architecture robuste d’application et de tunnel de rétraction, garantissant la cohérence quel que soit le format du manchon.

2 Pourquoi choisir la machine d'étiquetage de manchons Wanying ?

3 Spécifications techniques (modèle Roll-Fed – configuration standard)

Ingénierie pour les demandes de production réelles – L’approche Wanying

1 Résoudre les problèmes persistants liés à l'étiquetage des manchons

L’étiquetage sur manchon, malgré ses avantages décoratifs, a toujours été en proie à des frustrations opérationnelles. Au cours de nos années d’installation de machines dans des usines agroalimentaires, nous avons systématiquement conçu des solutions pour chacun de ces problèmes.

Problème 1 : Désalignement et inclinaison du film lors de l'application

Lorsque le film est tiré du rouleau, l'électricité statique, les fluctuations de tension et le mauvais alignement du rouleau de guidage peuvent provoquer la torsion des manchons avant qu'ils n'atteignent le conteneur. Notre solution : un système de contrôle précis de la tension du bras danseur qui maintient la tension du film à ±3 g, combiné à des barres ionisantes antistatiques en trois points le long du trajet du film. Le résultat est que les manchons sont appliqués parfaitement d’équerre sur la base du conteneur, éliminant ainsi les étiquettes inclinées qui semblent peu professionnelles.

Problème 2 : Rétrécissement incohérent provoquant des rides ou une couverture incomplète

Différents matériaux de film ont des taux de rétraction distincts : le PETG rétrécit principalement dans le sens circonférentiel, tandis que le PVC rétrécit à la fois circonférentiellement et longitudinalement. Notre tunnel de rétraction comporte des zones d'air chaud segmentées (généralement 3 à 5 zones) avec des contrôles indépendants de température et de débit d'air. Nous incluons également des buses d'air réglables qui peuvent être inclinées pour correspondre à la forme du conteneur. Par exemple, les bouteilles carrées ont besoin d’air concentré dans les coins pour rétrécir correctement ; notre réseau de buses peut être reconfiguré en quelques minutes pour diriger le flux d’air en conséquence.

Problème 3 : « Oreilles de chien » (saillies pointues du film aux coins du conteneur)

Lorsque le film rétractable atteint un coin, il peut se rétrécir excessivement et former des pointes acérées. Notre solution : une station de lissage post-rétrécissement qui utilise des rouleaux à pression douce pour aplatir les coins émergents avant que le film ne refroidisse, produisant ainsi un aspect soigneusement coupé.

Problème 4 : Temps d'arrêt du changement

La modification des dimensions des étiquettes ou des formats de conteneurs impliquait souvent des ajustements mécaniques manuels. Nos couteaux servocommandés et nos pinces de rail de guidage à dégagement rapide permettent d'effectuer des changements en 8 à 12 minutes, le système de recette réinitialisant automatiquement la longueur de coupe, la vitesse du convoyeur et les températures du tunnel.

2 Expertise matériaux – Adaptation du film au produit et à l’environnement

Tous les films rétractables ne sont pas égaux. Wanying fournit des conseils détaillés sur la sélection de films en fonction de votre produit et de vos conditions opérationnelles :

Nous recommandons d'utiliser du PETG ou de l'OPS pour les étiquettes destinées à entrer en contact avec des aliments (par exemple, des yaourts à boire, des bouteilles de sauce soja) et du PVC pour les étiquettes sans contact alimentaire ou lorsque le coût est le principal facteur. Le PLA apparaît comme un choix populaire pour les marques ciblant des objectifs zéro déchet ; nous avons validé les paramètres de traitement du PLA sur nos machines et pouvons les partager avec les clients.

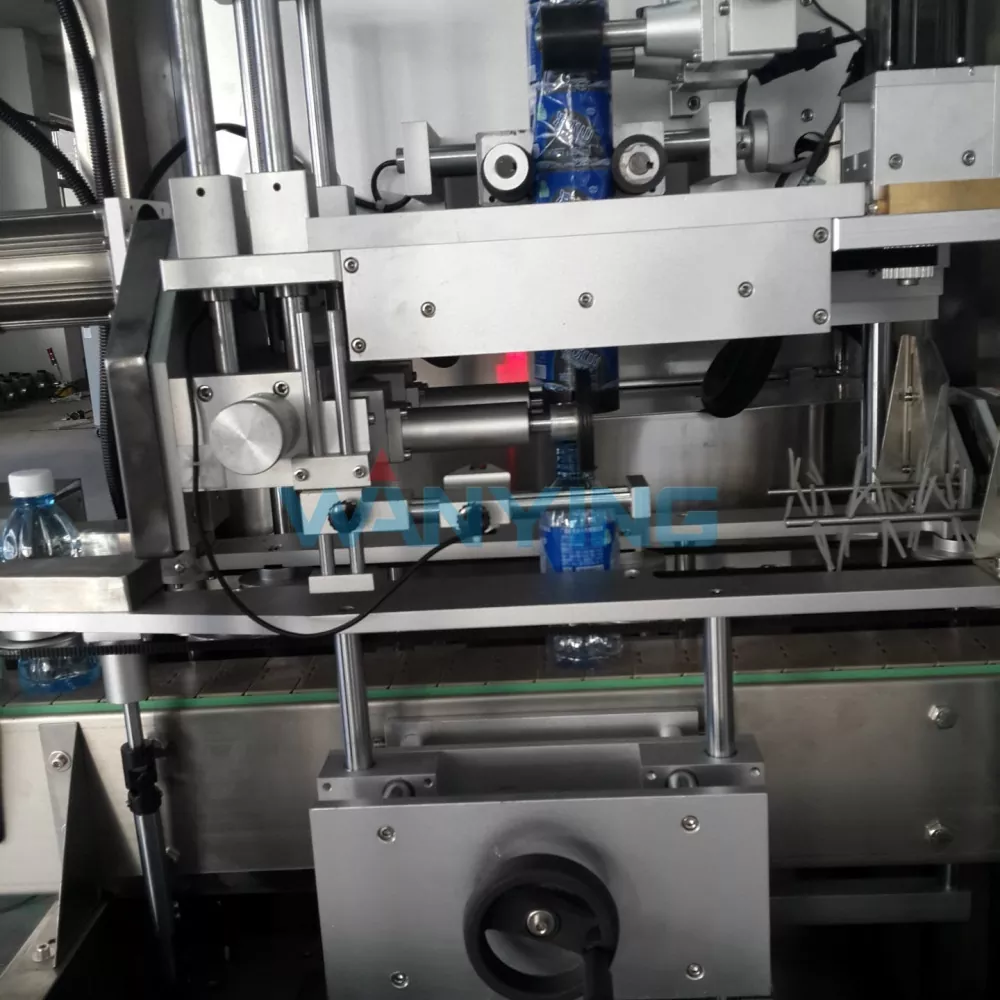

3 Manipulation précise du film – Le mandrin d’application

L'ensemble mandrin est l'élément déterminant d'une étiqueteuse à manchons. Notre conception utilise :

· Acier inoxydable chromé dur – réduit la friction et l'usure, garantissant une ouverture fluide du film

· Diamètre du mandrin réglable – s'adapte à différentes tailles de récipients en échangeant les têtes de mandrin en moins de 5 minutes

· Ouverture du film assistée par air : une légère bouffée d'air dilate le film après la découpe, lui permettant de glisser sur le récipient sans s'accrocher ni se déchirer.

Nous incluons également un système de détection de guide de film qui surveille le suivi du film et alerte immédiatement les opérateurs si le film dérive hors du centre, évitant ainsi les erreurs de coupe et le gaspillage de manchons.

4 Tunnel de rétraction – La science de la distribution uniforme de la chaleur

Le tunnel de rétraction constitue souvent le goulot d'étranglement en matière de qualité d'étiquetage des manchons. Caractéristiques de conception de nos tunnels : Ingénierie du flux d'air :

· L'air chaud est recirculé à travers deux boucles indépendantes (supérieure et inférieure) avec vitesse de buse réglable

· La vitesse de l'air peut être réglée indépendamment entre 2 et 15 m/s, permettant un réglage précis pour les conteneurs légers ou lourds

· Pour les contenants hauts, nous ajoutons des buses latérales pour assurer un retrait uniforme du col à la base.

Efficacité du chauffage :

· Parois du tunnel isolées (laine céramique 100 mm) pour réduire les déperditions de chaleur externe

· Recirculation d'air à contre-courant qui préchauffe l'air entrant, économisant ainsi de l'énergie

· Fonction de refroidissement rapide : lorsque la production s'arrête, le tunnel peut être arrêté et refroidi à 50°C en moins de 15 minutes pour un accès de maintenance

Contrôle de la température :

· Chaque zone possède son propre contrôleur PID, maintenant ±1,5°C du point de consigne

· Affichage numérique de toutes les températures de zone sur l'IHM, avec journaux historiques pour les audits qualité

Intégration et compatibilité des lignes

1 Intégration en amont

· Se synchronise avec les redresseurs de bouteilles, les machines de remplissage et les équipements de bouchage via des commandes de convoyeur à vitesse adaptée

· Accepte les conteneurs quelle que soit l'orientation du convoyeur (fichier unique, débit massique ou roue en étoile)

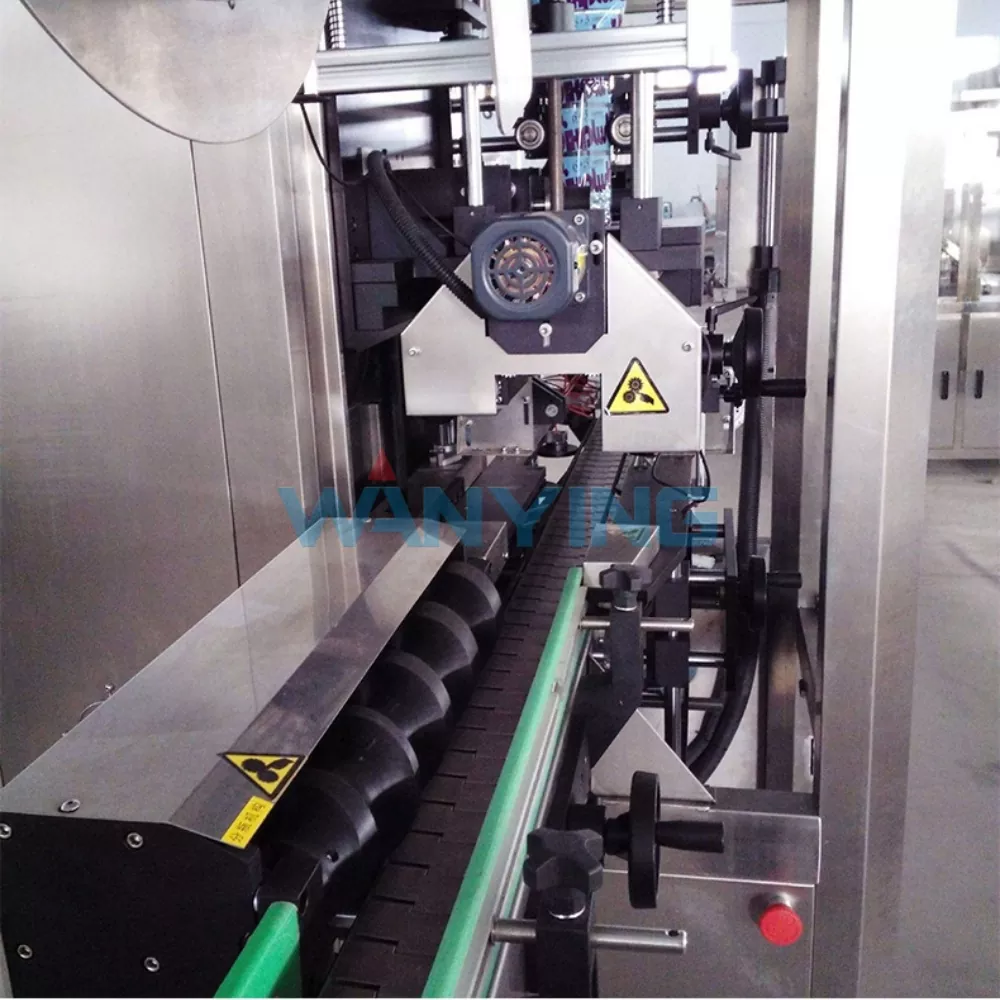

· Le mécanisme d'espacement des conteneurs en option garantit un écart constant entre les conteneurs pour une application précise des manchons

2 Intégration en aval

· Décharge les conteneurs étiquetés directement vers les postes d'inspection, les imprimantes à jet d'encre ou les encaisseuses.

· Convoyeur de refroidissement après tunnel de rétraction permettant aux conteneurs de revenir à température ambiante avant manipulation

· La caméra d'inspection des étiquettes en option détecte les étiquettes manquantes, mal alignées ou froissées et déclenche un mécanisme de rejet

3 Déclaration et traçabilité

· Les rapports de production incluent le nombre total de conteneurs étiquetés, la consommation de film (m²), le nombre de rejets et l'efficacité de la ligne.

· Exportation de données via CSV, avec connectivité OPC-UA en option pour l'intégration avec les systèmes SCADA à l'échelle de l'usine

· Les journaux de modifications des recettes permettent de savoir qui a effectué les modifications et quand, en prenant en charge les exigences BPF et d'audit.

Performances réelles – Études de cas sur l'étiquetage des manchons

Étude de cas 1 – Embouteilleur de jus haut de gamme dans le Jiangxi

Un producteur de jus de fruits pressés à froid dans des bouteilles en verre de forme unique (épaules arrondies et base effilée) avait besoin d'un système d'étiquetage sur manchon capable d'appliquer des étiquettes sur tout le corps de manière cohérente, sans plis. La forme non cylindrique de la bouteille avait provoqué l'échec des précédentes tentatives d'étiquetage : les étiquettes sensibles à la pression n'étaient pas conformes et les étiquettes alimentées en rouleau ne pouvaient pas gérer la courbure. Solution en attente :

· Etiqueteuse de manchons à rouleau à 6 stations avec tunnel de rétraction spécifique au contour

· Mandrin conçu spécifiquement pour correspondre au diamètre maximum de la bouteille ; longueur de coupe du film optimisée pour la circonférence de 360°

· Tunnel de rétraction configuré avec une vitesse de buse plus élevée sur les côtés (là où la bouteille est plus large) et une vitesse plus faible sur la zone du goulot (pour éviter la déformation de l'étiquette autour de la fermeture)

Résultats (suivi sur 10 mois) :

· Taux de réussite des demandes d'étiquetage : 99,7 % (rejets dus à des défauts du film uniquement ; aucun rejet lié à la demande)

· Qualité rétractable : étiquettes sans plis sur 100 % des unités échantillonnées au hasard

· Vitesse de ligne : 18 000 bouteilles/heure (par rapport à l'application manuelle de manchons utilisée auparavant à 2 500 bouteilles/heure)

· Commentaires des consommateurs : la marque a signalé une augmentation de 22 % de l'attention en rayon (mesurée par des études de suivi oculaire en magasin) attribuée à la couverture complète du corps.

· Retour sur investissement atteint en 8 mois, grâce aux économies de main d'œuvre et aux prix premium permis par un étiquetage de haute qualité

Étude de cas 2 – Producteur de boissons au yaourt laitier dans le Hebei

Ce producteur conditionne le yaourt à boire dans des bouteilles PET carrées de 200 ml, avec une forme de bouteille comprenant une base large et un col étroit. Ils avaient besoin de manchons inviolables qui recouvrent le bouchon et le goulot de la bouteille d'une seule pièce, et permettent également une fenêtre transparente pour le code de lot. Une expérience antérieure avec une étiqueteuse de manchons d'entrée de gamme a conduit à de fréquentes « oreilles de chien » sur les coins des bouteilles et à des ruptures incohérentes de la bande d'inviolabilité. Solution Wanying :

· Étiqueteuse à manchons alimentée en rouleaux avec rouleaux de lissage post-rétrécissement pour éliminer les points d'angle

· Le tunnel de rétraction a été modifié avec des buses d'air spécifiques aux coins dirigeant un flux d'air concentré vers les quatre coins, garantissant un rétrécissement uniforme.

· Capteur de présence d'étiquettes avant et après le tunnel de rétraction pour vérifier l'intégrité de la bande d'inviolabilité

Améliorations mesurables :

· Réclamations « oreilles de chien » de l'équipe qualité réduites de 8,5 % à 0,2 % de la production

· Cohérence de la rupture de la bande d'inviolabilité : testée sur 500 échantillons aléatoires par semaine, tous se sont cassés proprement au niveau de la ligne de perforation

· La vitesse de la ligne est passée de 10 000 à 22 000 unités/heure après l'intégration de l'étiqueteuse à leur remplisseuse existante

· Le producteur a remporté un prix d'emballage de l'industrie alimentaire locale pour son « aspect épuré et professionnel » – sa première reconnaissance de ce type.

· Économie annuelle : 260 000 ¥ grâce à la réduction des déchets de films et à la diminution des lots rejetés

Étude de cas 3 – Fabricant de sauce soja et de condiments dans le Fujian

Ce client embouteille de la sauce soja, de la sauce aux huîtres et du vinaigre dans une gamme de tailles de bouteilles (250 ml, 500 ml et 1 L) de différentes formes : ronde pour la sauce soja, carrée pour la sauce aux huîtres et ovale pour le vinaigre. Ils avaient sous-traité l'étiquetage des manchons à un emballeur sous contrat en raison du manque de capacités internes, mais cela augmentait les coûts de transport et limitait leur capacité à gérer des lots promotionnels plus petits. Solution Wanying :

· Étiqueteuse à manchons alimentée en rouleau avec mandrin à changement rapide et système de rail de guidage

· Stockage de recettes pour les trois formes et tailles de bouteilles, chacune avec des profils de longueur de coupe, de vitesse de convoyeur et de température de tunnel spécifiques

· Magazine de pochettes prédécoupées en option installé pour leurs lots promotionnels (où les pochettes étaient pré-imprimées en petites quantités)

Résultats après un an :

· L'étiquetage interne a éliminé 120 000 ¥/an en frais d'emballage sous contrat

· Délai de livraison des lots promotionnels réduit de 3 semaines à 2 jours (de l'impression des étiquettes aux produits finis)

· Temps de changement entre les trois types de bouteilles : 10 minutes en moyenne (contre 45 minutes sur leur machine d'essai précédente)

· Déchets d'étiquettes réduits de 4,2 % à 1,8 % grâce à la détection automatique des épissures

· Le fabricant a désormais la possibilité d'effectuer des tests de commercialisation de nouveaux produits (1 000 à 2 000 bouteilles) sans les coûts d'installation élevés d'un emballeur externe.

Étude de cas 4 – Producteur de tofu fermenté dans le Hunan

Le tofu fermenté est vendu dans des bocaux en verre de style céramique avec une texture de surface irrégulière. Les étiquettes en papier traditionnelles qu'ils utilisaient depuis des décennies se décollaient à cause de l'humidité de la saumure, créant une mauvaise présentation au détail. L'étiquetage des manchons avait été envisagé, mais les tentatives précédentes ont échoué : le film ne rétrécissait pas uniformément sur la surface texturée, laissant des poches d'air et un aspect froissé. Solution en attente :

· Le tunnel thermique a été équipé d'un temps de séjour prolongé (vitesse de convoyeur plus lente) pour permettre au film de « ramper » dans la surface texturée

· Utilisation d'un film PETG plus fin (38 µm) avec un taux de rétrécissement plus élevé, qui s'adapte mieux aux surfaces inégales

· Ajout d'une station de polissage secondaire (rouleaux de brosses souples) après le tunnel de rétraction pour presser le film dans la texture et éliminer les poches d'air

Résultats :

· Adhérence de l'étiquette : couverture continue sous film rétractable sur toute la surface du pot, pas de pelage ni de bulle après 6 mois de tests de conservation

· Les nouvelles étiquettes sur pochettes permettaient une impression en couleur (par rapport aux simples étiquettes en papier bicolores), permettant à la marque de mettre en valeur son design patrimonial avec un attrait moderne.

· Le producteur a augmenté son prix de détail de 8 % (sans réduire le volume des ventes) en raison de l'apparence haut de gamme, attribuant directement le pouvoir de fixation des prix à l'amélioration de l'emballage.

· Les plaintes des clients concernant la qualité des étiquettes sont passées d'une moyenne de 12 par mois à 0 au cours des 5 derniers mois.

· Le succès a incité le producteur à envisager d'utiliser des manchons pour ses autres gammes de produits (pâte de chili fermentée et légumes marinés).

Entretien et longévité

1 Liste de contrôle de maintenance de routine

2 Assistance pièces de rechange

En tant que fournisseur qui valorise la disponibilité, Wanying maintient :

· Un inventaire régional de pièces de rechange pour tous les composants standards (couteaux de coupe, bandes chauffantes, modules capteurs, bandes transporteuses)

· Stockage en consignation pour les clients clés (nous conservons les pièces critiques sur votre site, facturées uniquement lorsqu'elles sont utilisées)

· Expédition d'urgence 24 heures sur 24 pour les pièces qui ne peuvent pas être achetées localement

Foire aux questions (FAQ)

Q1 : Quels types de conteneurs l'étiqueteuse à manchon Wanying peut-elle gérer, et ai-je besoin de machines différentes pour les bouteilles rondes et carrées ?

R : Notre machine est conçue pour une polyvalence maximale de la géométrie des conteneurs. Il gère :

· Conteneurs ronds – performances standard, vitesses les plus rapides

· Carré et rectangulaire – nécessitent une répartition de l'air légèrement différente dans le tunnel de rétraction, que nous assurons en ajustant les angles des buses et les débits (préréglés dans la recette)

· Ovale et conique – géré avec des réglages d'ouverture de film spécifiques au mandrin et des temps de séjour dans le tunnel plus longs

· Very small containers (30 mm diameter, e.g., sample bottles) – we fit a mini-mandrel and adjust the conveyor guides to maintain container stability

· Grands conteneurs (jusqu'à 150 mm de diamètre, 350 mm de hauteur) – notre configuration standard

Vous n'avez pas besoin de machines distinctes pour différentes formes. La même unité peut gérer des bouteilles rondes, des cartons carrés et des pots ovales avec des réglages de recette appropriés et, dans certains cas, de simples changements de mandrin (pour des changements de diamètre supérieurs à 50 mm). Pour les clients qui utilisent quotidiennement des tailles de conteneurs très différentes, nous proposons une option de tourelle à double mandrin qui permet de monter deux tailles de mandrin ; basculer entre eux prend moins de 3 minutes.

Q2 : Quel est le pourcentage typique de déchets de film et comment pouvons-nous le réduire ?

R : Les déchets de film dans l'étiquetage des manchons proviennent de trois sources : les déchets de préparation (lors du changement), les déchets d'épissage (lors de l'assemblage de nouveaux rouleaux) et les déchets de rejet (manchons défectueux détectés). Notre client type atteint une utilisation globale du film de 94 à 97 %. Déchets de mise en place : lors de la modification des dimensions ou des matériaux des étiquettes, les 5 à 10 premières pochettes peuvent être hors dimension à mesure que le système se stabilise. Notre mémoire de recettes minimise cela ; avec les couteaux servo-entraînés, la stabilisation ne prend que 2 à 3 manchons, et non 20 à 30 comme avec les anciens systèmes pneumatiques. Déchets d'épissage - les changements de rouleaux sans colleuse automatique nécessitent l'arrêt de la machine et l'alimentation manuelle du nouveau film, perdant 1 à 2 mètres de film par changement de rouleau. Notre système optionnel sans épissure (un accumulateur de feston) permet d'assembler de nouveaux rouleaux pendant que la machine continue de fonctionner, éliminant ainsi entièrement ces déchets. Rejet des déchets - notre inspection par vision rejette les manchons mal coupés ou mal appliqués. Puisque ceux-ci ne seraient de toute façon pas acceptables sur le produit final, nous recommandons de les considérer comme un coût d’assurance qualité et non comme un gaspillage. Pour minimiser la consommation globale de film, nous suggérons également :

· Commande de rouleaux de film de plus grandes longueurs (moins d'épissures par équipe)

· Utiliser des films plus fins (jusqu'à 30 µm) là où la protection du produit le permet

· Nettoyage régulier des rouleaux de film pour éviter que le film ne colle du fait de l'électricité statique, ce qui peut provoquer des doubles prises.

Q3 : Comment le tunnel de rétraction affecte-t-il la qualité du produit, en particulier pour les produits sensibles à la température ?

R : Nous comprenons que de nombreux produits étiquetés avec un manchon sont sensibles à la chaleur : les cultures de yaourt, les jus pressés à froid, les produits fermentés et certains produits laitiers peuvent se dégrader s'ils sont exposés à des températures élevées pendant des périodes prolongées. Le tunnel de rétraction Wanying est conçu avec trois stratégies pour minimiser l'exposition à la chaleur du produit lui-même :

· Longueur de tunnel la plus courte possible – nous utilisons de l'air chaud à haute vitesse (jusqu'à 15 m/s) pour transférer rapidement la chaleur au film, permettant au tunnel d'être plus court que les conceptions conventionnelles. Le temps de séjour typique dans notre tunnel est de 3 à 6 secondes, contre 8 à 12 secondes dans les systèmes plus anciens.

· Chauffage localisé – l'air chaud est dirigé principalement vers la surface du film et non vers le produit. La température corporelle du conteneur n'augmente généralement que de 3 à 5 °C pendant le passage, même lorsque l'air du tunnel est à 180 °C.

· Refroidissement actif – notre zone de refroidissement post-tunnel en option utilise des jets d'air ambiant pour abaisser la température de la surface de l'étiquette en dessous de 40 °C dans les 2 secondes suivant sa sortie, arrêtant ainsi tout transfert de chaleur supplémentaire vers le produit.

Pour les produits extrêmement sensibles à la température (par exemple les boissons probiotiques qui nécessitent une distribution sous chaîne du froid), nous recommandons d'utiliser un film PETG, qui rétrécit à des températures plus basses (90-120°C) et permet à notre tunnel de fonctionner à des températures réduites. Nous proposons également un tunnel de refroidissement à air uniquement (sans eau ni réfrigération) qui utilise l'air ambiant à grande vitesse pour refroidir l'étiquette et le conteneur avant qu'ils n'atteignent votre équipement en aval. Aucun client n'a signalé une dégradation de la qualité des produits en raison de notre tunnel de rétraction dans plus de 80 installations dans des catégories sensibles à la température.

7. Pourquoi Wanying se démarque dans la technologie d'étiquetage des manchons

8. Conclusion – Le manchonnage en tant qu'investissement de renforcement de marque et de rationalisation des processus

La machine d'étiquetage de manchons Wanying transforme la façon dont les producteurs d'aliments et de boissons abordent la décoration des contenants. En permettant des graphiques complets à 360° avec une fonctionnalité d'inviolabilité, les manchons renforcent la présence de votre marque sur les étagères bondées des détaillants. Dans le même temps, notre ingénierie axée sur la fiabilité, les changements rapides et la polyvalence du film garantit que votre processus d'étiquetage devient un composant rentable et à faible friction de votre ligne de production, et non un goulot d'étranglement. Nous avons vu des clients obtenir un retour sur investissement significatif grâce à des économies de main d'œuvre, une réduction des déchets de film et des prix plus élevés qu'exigent des emballages améliorés. De plus, la possibilité d'exécuter des lots promotionnels et de tester le marché sans dépendre d'emballages externes vous donne l'agilité nécessaire pour répondre aux tendances du marché plus rapidement que vos concurrents qui sous-traitent leur étiquetage. Avec des décennies d'expertise en intégration de lignes de produits alimentaires et de boissons, un engagement en faveur d'une conception économe en énergie et un état d'esprit de service mondial, Wanying propose une solution d'étiquetage de manchons conçue pour le long terme et conçue pour vos besoins spécifiques.
