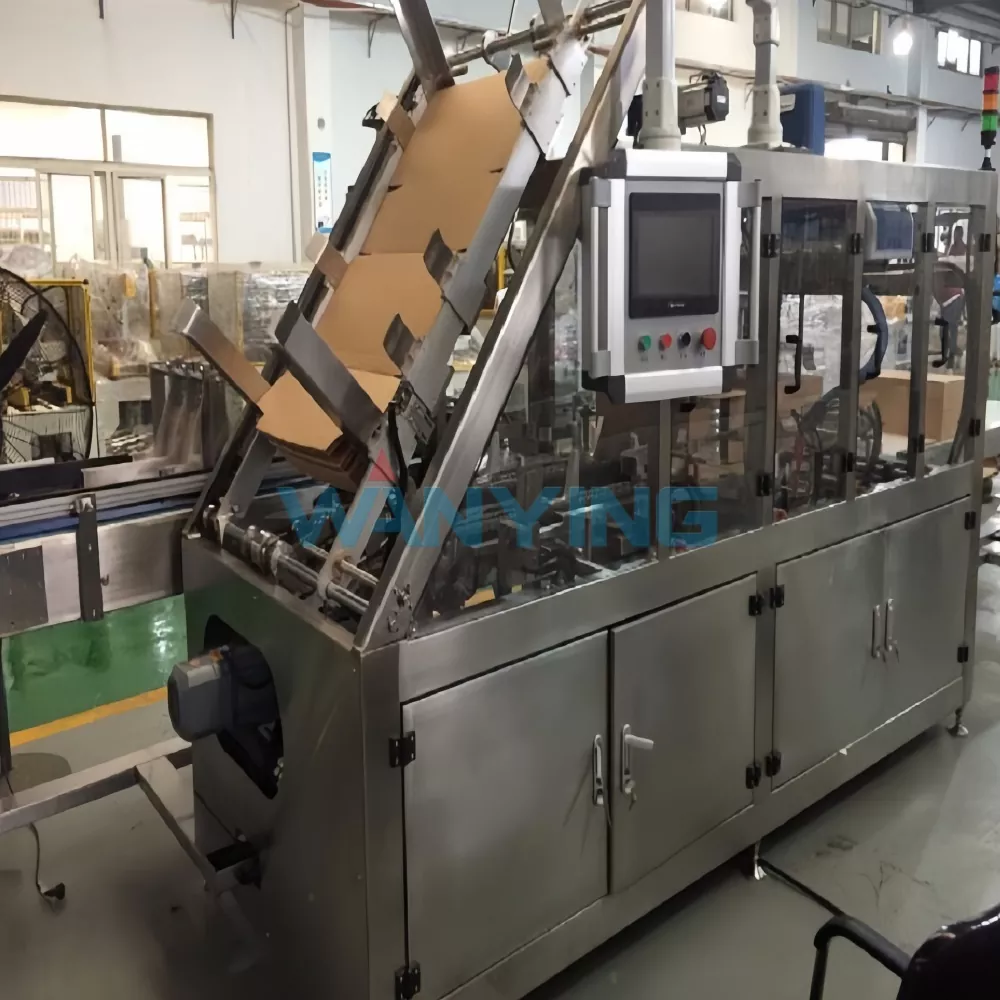

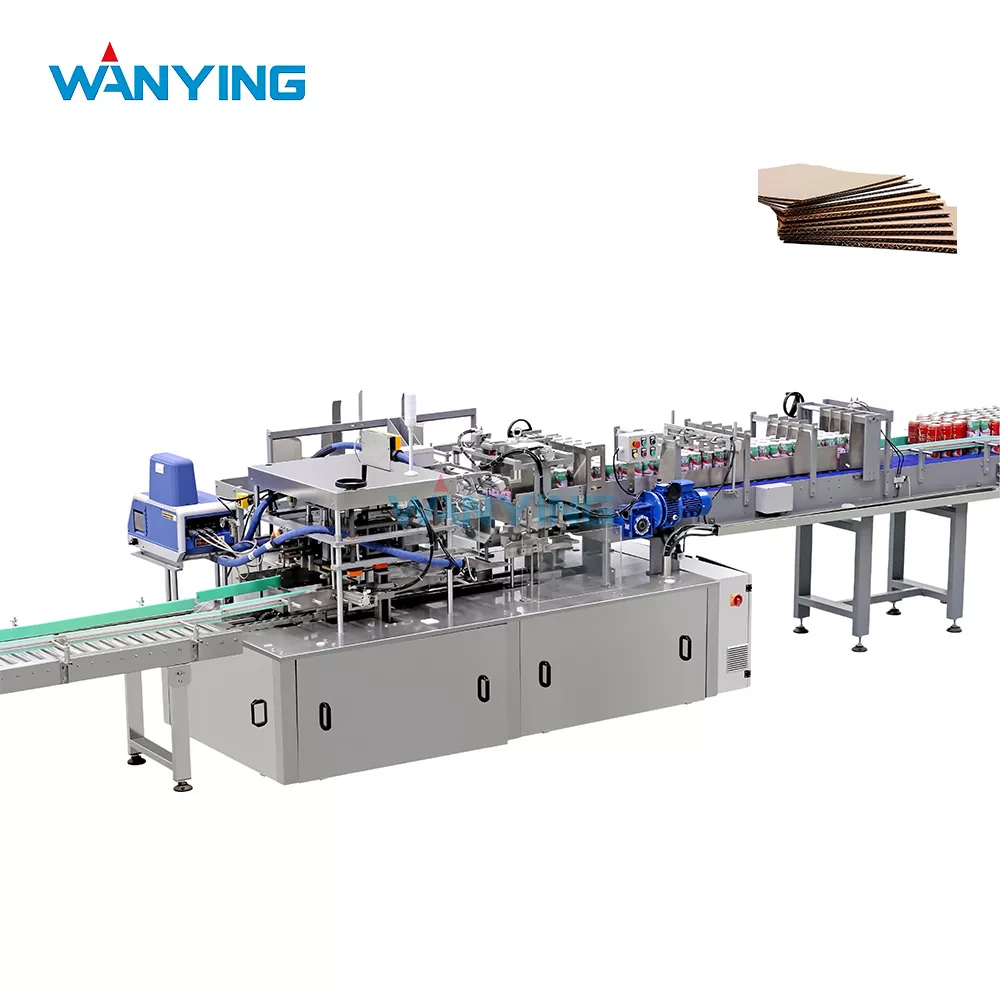

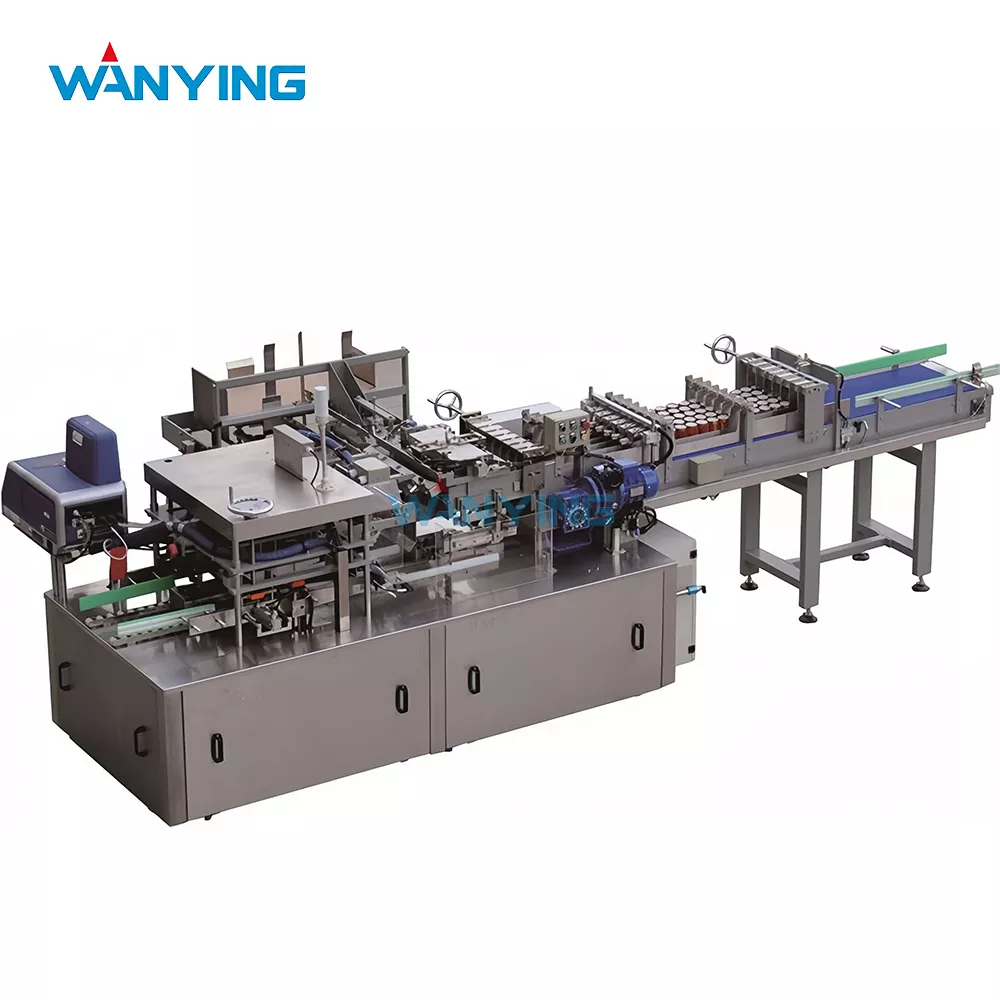

Encaisseuse enveloppante monobloc

Conçue avec un contrôle de mouvement précis et alimentée par des composants électriques mondialement reconnus, cette machine offre une qualité d'emballage constante à des vitesses allant jusqu'à 25 à 30 caisses par minute, selon le produit et la taille de la caisse. Il est particulièrement adapté aux bouteilles en verre, aux bouteilles en PET, aux sachets stand-up et aux produits en carton que l'on trouve couramment dans les chaînes de production de jus, d'eau, de sauce et de tofu fermenté.

En tant que fabricant comptant plus de 1 300 installations client en Chine et en Asie du Sud-Est, Wanying a affiné cet équipement grâce à des années de retour d'expérience sur le terrain, ce qui en fait l'une des encartonneuses enveloppantes les plus adaptables et les plus conviviales de sa catégorie.

Principales fonctionnalités

1 Qu'est-ce qu'une emballeuse de caisses enveloppante monobloc ?

Une emballeuse de caisses enveloppantes d'une seule pièce utilise un seul flan ondulé plat pour envelopper un groupe de produits assemblés. Le flan est extrait d'un magazine, rainuré et plié autour des produits, puis collé et compressé pour former une caisse d'expédition finie. Cette conception élimine le besoin de stations séparées de montage de caisses et de scellage du fond, réduisant ainsi l'espace au sol et la complexité mécanique.

2 avantages principaux

3 Spécifications techniques (modèle standard)

Expérience, expertise, autorité et fiabilité

1 Expérience – Prouvée dans des environnements de production exigeants

Wanying conçoit et fabrique des équipements de remplissage et d'emballage depuis 2006. Notre encaisseuse monobloc a été développée en réponse directe aux demandes des clients souhaitant une alternative plus simple et plus fiable aux lignes d'emballage de caisses multipostes. Au cours des cinq dernières années, nous avons déployé plus de 120 unités de ce modèle dans des laiteries de jus, des usines de condiments et des installations de tofu fermenté. Cas d'utilisation réel 1 : producteur de condiments dans le Guangdong Un fabricant de sauce aux huîtres et de sauce aux arachides de taille moyenne a remplacé sa combinaison de formeuse de caisses et de scelleuse latérale existante par une seule encaisseuse enveloppante Wanying. Leur ligne précédente nécessitait trois opérateurs par équipe et était confrontée à de fréquents bourrages dus à une alimentation incohérente des flans. Après l'installation :

· Main d'œuvre réduite de 3 à 1 opérateur par quart de travail

· Le taux d'échec du scellement des caisses a diminué de 4,2 % à 0,6 %

· Surface au sol économisée – 6,5 m² libérés pour du stockage supplémentaire

· La production a augmenté de 18 % sans modifier la vitesse de remplissage en amont

Le client effectue désormais deux équipes par jour, emballant des bouteilles en verre de 480 ml de sauce aux huîtres dans des cartons 2 × 3, les changements entre les lignes de sauce et de vinaigre étant effectués en moins de 12 minutes.

2 Expertise – Conçu pour la polyvalence et la durabilité

Notre équipe d’ingénierie est spécialisée dans les solutions personnalisées de manutention de caisses pour produits alimentaires liquides et semi-liquides. Le système d'assemblage de l'encaisseuse wrap-around est spécialement conçu pour traiter à la fois les contenants rigides (bouteilles en verre, pots en PET) et les emballages flexibles (sachets stand-up, doypacks) sans endommager les fermetures ou les joints. Des choix d'ingénierie clés qui reflètent notre expertise :

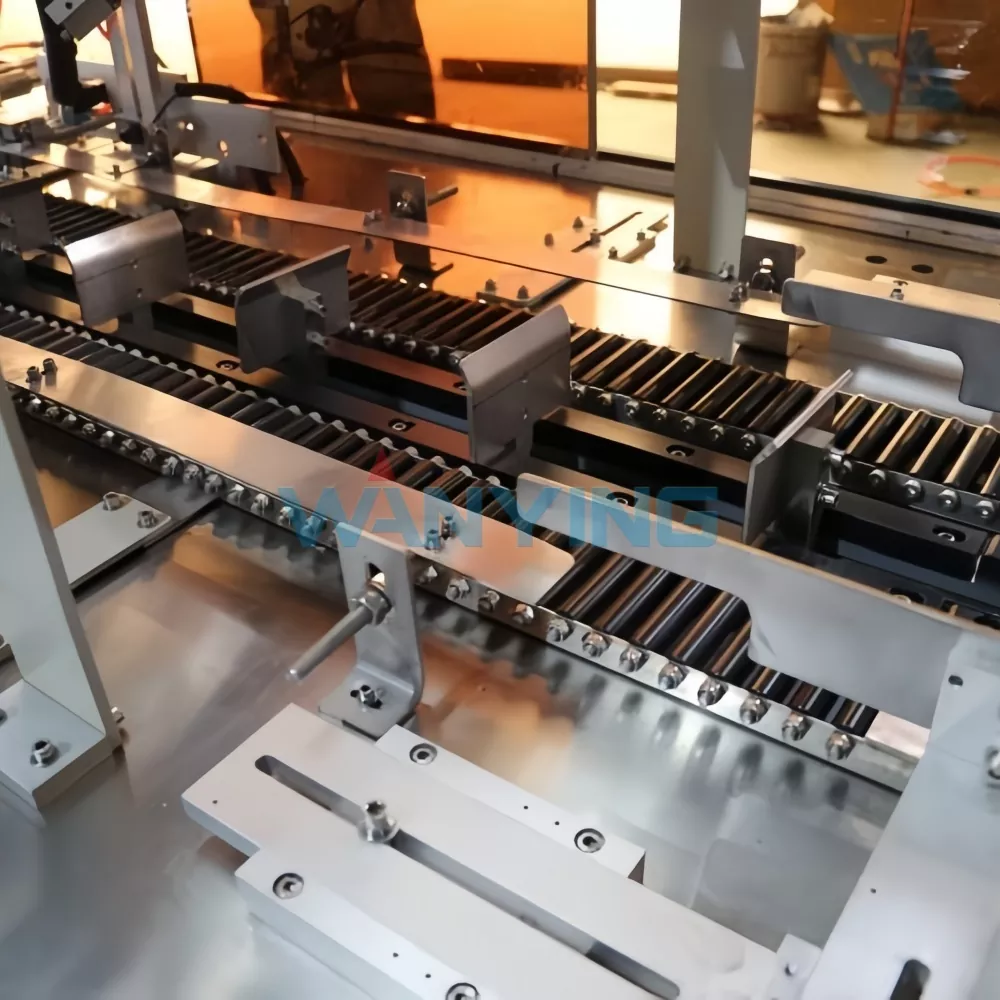

· L'alimentation en produits à double chaîne avec guides de voie réglables garantit un espacement stable des produits, même avec des sachets légers

· L'extraction des flans servocommandée évite les erreurs d'alimentation courantes avec les systèmes pneumatiques de prélèvement et de placement.

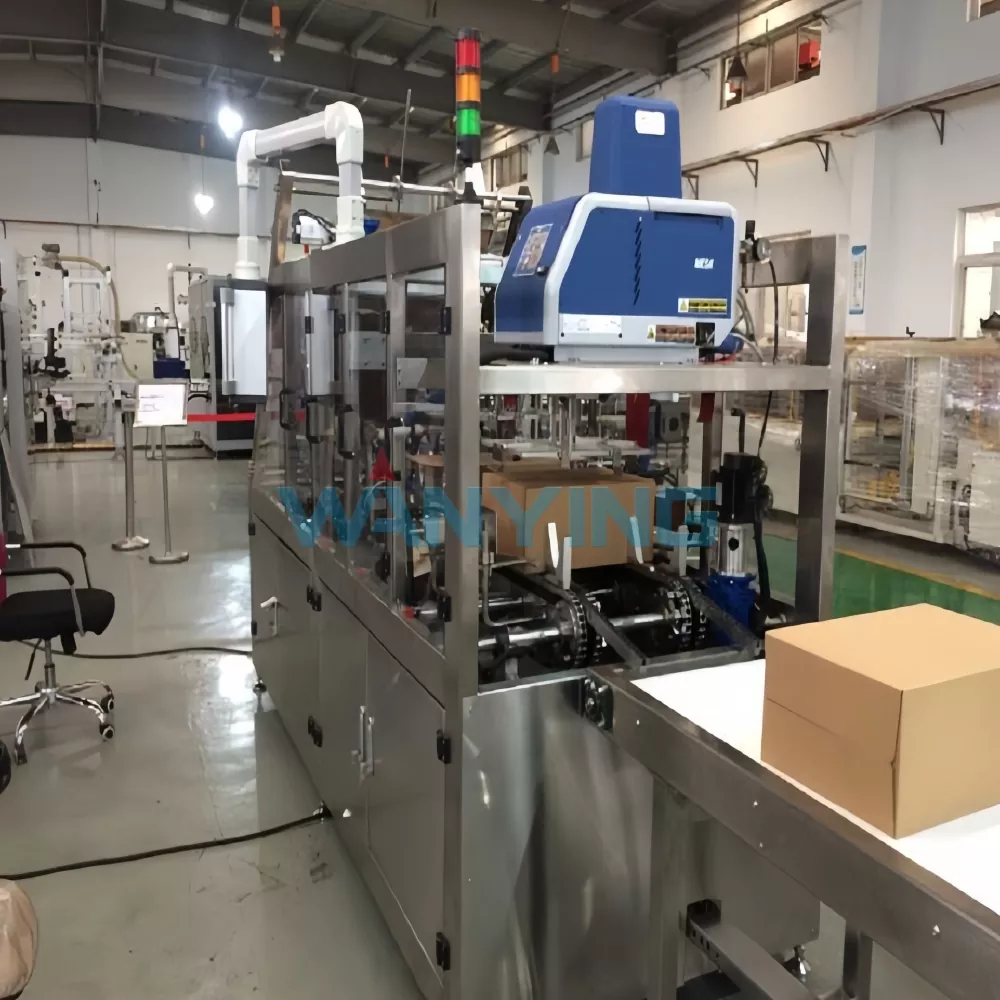

· L'applicateur de colle suspendu avec nettoyage automatique des buses réduit les temps d'arrêt pour maintenance à une fois par semaine

· Toutes les pièces d'usure (chaînes, guides, plaques de formage) sont durcies et remplaçables sans démonter le châssis principal

3 Autorité – Soutenue par les fournisseurs de composants de niveau 1

En tant qu'usine qui donne la priorité à la qualité au niveau des composants, Wanying s'approvisionne en pièces électriques et pneumatiques critiques exclusivement auprès de leaders mondiaux. Notre partenariat avec Siemens (PLC et HMI), Omron (capteurs et relais), Schneider Electric (protection des circuits) et AirTAC (cylindres et vannes) garantit que chaque encaisseuse enveloppante répond aux normes internationales de fiabilité. Nous détenons également plusieurs brevets techniques liés aux mécanismes de formage d'ébauches de caisses et de regroupement de produits, qui ont été cités dans des publications industrielles sur l'automatisation de l'emballage.

4 Fiabilité – Assurance qualité transparente

Chaque encaisseuse Wanying subit :

· Test en continu de 72 heures avec des blancs de production réels et des échantillons de produits

· Test de résistance à l'adhérence de la colle selon la norme ASTM D906

· Inspection de sécurité électrique (mise à la terre, isolation, protection contre les surintensités)

· Contrôle dimensionnel complet à l'aide d'un équipement de mesure tridimensionnelle

Nous offrons une garantie de 24 mois sur les pièces structurelles et une garantie de 12 mois sur les composants électriques, avec une assistance de diagnostic à distance disponible via notre portail après-vente.

Composants clés et leurs avantages

Avantages d'installation et de fonctionnement

1 empreinte peu encombrante

La conception tout-en-un remplace la combinaison traditionnelle de trois machines (formeuse de caisses + chargeur de produits + scelleuse). Pour les installations disposant d’une surface au sol limitée, c’est souvent le facteur décisif dans le choix d’une technologie enveloppante.

2 Coût total de possession inférieur

· Moins de complexité mécanique – moins de moteurs, de convoyeurs et de capteurs signifie un stock de pièces de rechange réduit

· Maintenance plus simple – tous les points de lubrification sont facilement accessibles ; le nettoyage du système de colle prend moins de 10 minutes

· Efficacité énergétique : les servomoteurs fonctionnent uniquement à la demande, réduisant ainsi la consommation d'énergie d'environ 25 % par rapport aux systèmes uniquement pneumatiques.

3 Intégration flexible

Le packer peut être intégré directement avec :

· Démêleurs et remplisseurs de bouteilles en amont

· Machines d'étiquetage en aval, imprimantes à jet d'encre et palettiseurs

· Systèmes de gestion de production centralisés via Ethernet/IP ou Profibus

Cas d'utilisation réels – Applications spécifiques à l'industrie

Cas d'utilisation 2 – Usine de transformation de produits laitiers en Mongolie intérieureUn producteur laitier régional emballant des bouteilles PET de 200 ml de yaourt à boire avait besoin de moderniser sa ligne d'emballage manuelle de caisses. Leurs principaux défis étaient les suivants :

· Rotation élevée de la main-d'œuvre et coûts de formation

· Modèles d'emballage incohérents provoquant des dommages aux caisses lors de la palettisation

· Temps d'arrêt fréquents dus à des tailles de cartons incompatibles provenant de différents fournisseurs de flans

Solution fournie par Wanying :

· Encartonneuse enveloppante monobloc avec magasin de flans servo-ajusté

· Assemblage de produits intégré pour les modèles de bouteilles 3×4

· Stockage des recettes pour trois tailles de bouteilles différentes (200 ml, 350 ml, 500 ml)

Résultats après 6 mois :

· Vitesse d'emballage augmentée de 12 à 26 caisses/minute

· Taux de dégâts des cas réduit de 5,1% à 0,3%

· Coût de main-d'œuvre économisé : ~ 180 000 ¥ par an

· ROI atteint en 10 mois

Cas d'utilisation 3 – Usine de tofu fermenté au HunanLe tofu fermenté (tofu) est un produit difficile à emballer en raison de :

· Bocaux en verre au col fragile

· Saumure résiduelle pouvant mouiller les flans de caisses

· Nécessité d'une manipulation douce pour éviter la casse du produit

Solution : Wanying a personnalisé l'encaisseuse avec :

· Longueur d'alimentation en produit étendue pour une fusion des voies plus lente et plus douce

· Plaques de formage recouvertes de téflon pour empêcher la contamination de la colle par l'humidité

· Temps de compression supplémentaire pour les caisses avec des pots plus lourds (jusqu'à 3 kg par caisse)

Résultat:

· Zéro bris de verre signalé sur 3 mois d'exploitation

· Qualité de compression des caisses améliorée, réduisant les retours des distributeurs

· La chaîne de production fonctionne désormais sans surveillance pendant la deuxième équipe, surveillée à distance via un système de caméra

Cas d'utilisation 4 – Embouteilleur d'eau purifiée au YunnanUn embouteilleur d'eau de taille moyenne emballant des bouteilles PET de 550 ml dans des plateaux emballés sous film rétractable 4 × 6 a opté pour des caisses en carton ondulé pour répondre aux nouvelles exigences de vente au détail. Ils avaient besoin d'une encaisseuse capable de gérer de manière interchangeable à la fois les plateaux rétractables et les caisses entièrement emballées. Solution en devenir :

· Capacité de fonctionnement bimode avec rails de regroupement de produits à changement rapide

· La même machine gère désormais des caisses enveloppantes pour les commandes des supermarchés et des emballages en barquette uniquement pour les comptes de gros.

· Temps de changement : moins de 8 minutes

Foire aux questions

Q1 : Quels types de produits et de conteneurs l'emballeuse de caisses enveloppantes Wanying peut-elle gérer ?

R : Notre encaisseuse est compatible avec une large gamme de conteneurs rigides et semi-rigides, notamment :

· Bouteilles en verre (toutes formes standards) – adaptées aux sauces, tofu fermenté, jus

· Bouteilles PET – pour l'eau, les boissons lactées et les boissons gazeuses

· Sachets stand-up – pour condiments, produits de santé liquides

· Cartons et gobelets en papier – pour aliments instantanés ou desserts lactés

Pour les formes inhabituelles ou les conteneurs ultra-légers, nous proposons des conceptions d'alimentation et de regroupement personnalisées pour garantir une manipulation stable sans endommager le produit.

Q2 : Combien de temps prend un changement de format et est-ce sans outil ?

R : Le changement de format standard (taille de la caisse et disposition des produits) prend 10 à 15 minutes à l'aide d'ajustements manuels sur les rails de guidage et les plaques de formage. Les points de réglage clés sont équipés de volants et d'indicateurs de position, donc aucun outil n'est requis pour la plupart des changements. Pour les clients qui gèrent quotidiennement plusieurs formats, nous proposons en option un cadre à changement rapide avec arrêts de mémoire qui réduit le changement à moins de 5 minutes.

Q3 : Quel support après-vente Wanying fournit-il pour cette machine ?

R : En tant que fournisseur direct, Wanying offre un support après-vente complet comprenant :

· Installation et mise en service sur site par nos ingénieurs seniors

· Formation des opérateurs (2 à 3 jours dans votre établissement) couvrant la maintenance de routine, le dépannage et la sécurité

· Assistance technique à distance par téléphone, appel vidéo ou connexion VPN à l'automate de la machine

· Expédition des pièces de rechange sous 24 heures pour les composants critiques (capteurs, courroies, buses)

· Visites annuelles de maintenance préventive disponibles sous forme de contrat de service

Toutes les machines sont livrées avec un manuel de maintenance détaillé et un ensemble complet de dessins électriques et mécaniques pour votre équipe interne.

Pourquoi choisir Wanying comme partenaire emballeur de caisses ?

Conclusion

L'emballeuse de caisses enveloppante monobloc Wanying offre une combinaison puissante de conception compacte, de performances fiables et de flexibilité opérationnelle, spécialement conçue pour les industries des aliments liquides, des produits laitiers et des condiments. Forte de décennies d'expérience dans le remplissage et l'emballage, d'un système de contrôle qualité robuste et de partenariats clients transparents, cette machine offre une voie claire vers une productivité plus élevée et des coûts d'emballage réduits. Que vous mettiez à niveau une ligne manuelle ou que vous agrandissiez une installation entièrement automatisée, Wanying fournit le support technique et l'engagement après-vente pour garantir une intégration fluide et un succès à long terme.
