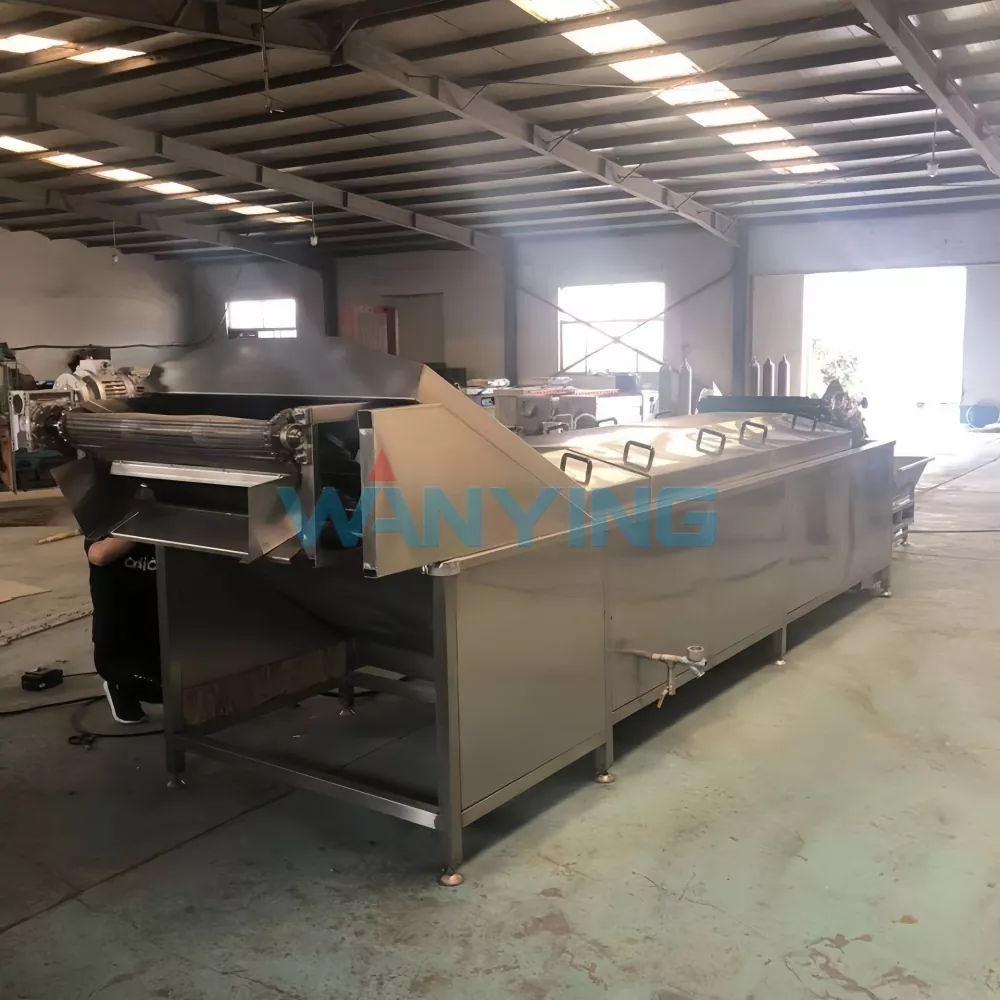

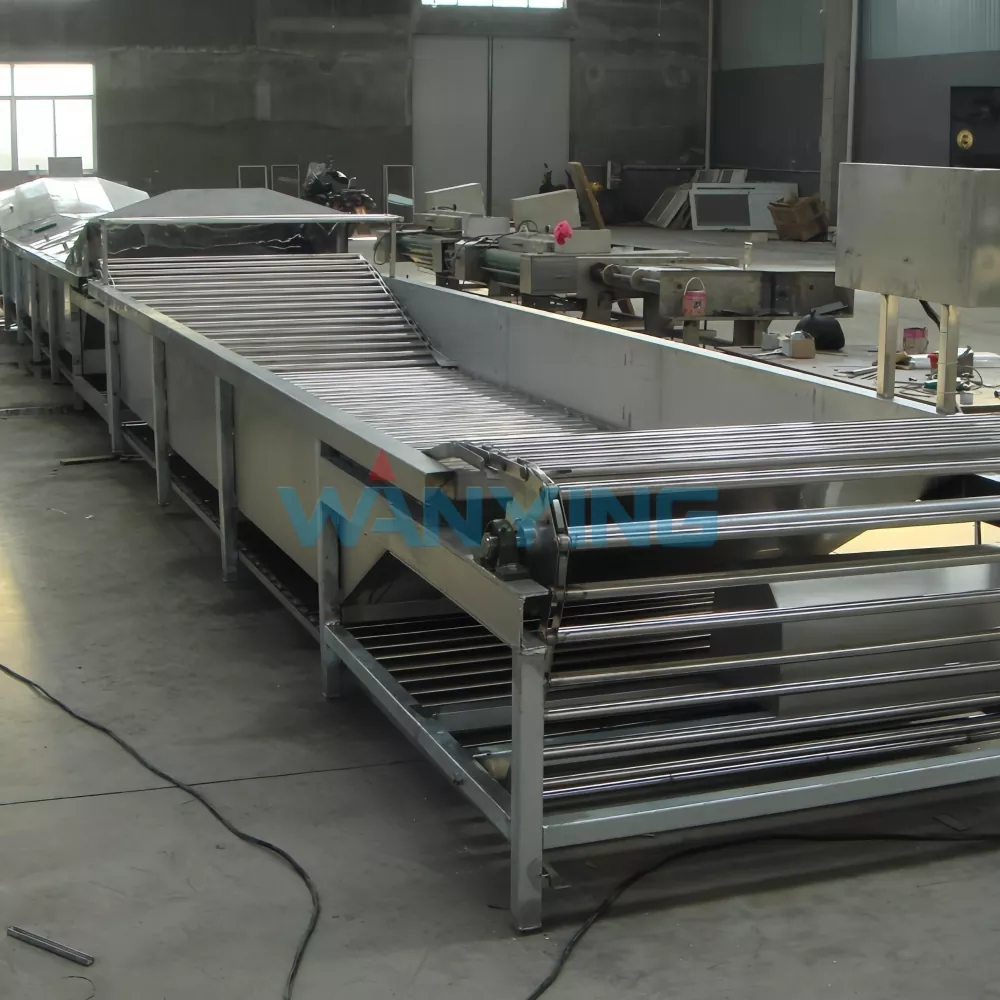

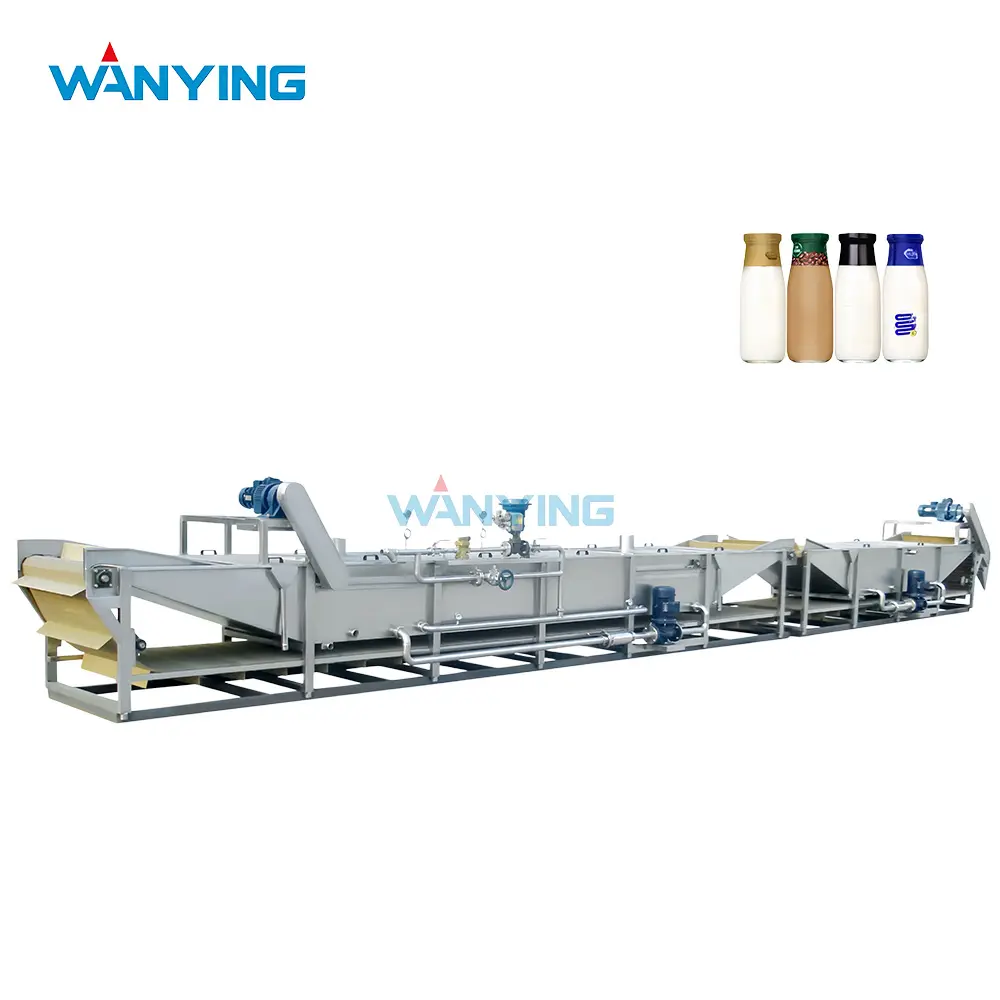

Pasteurisateur à bain-marie

Cette conception est particulièrement efficace pour les sauces épaisses, les pots de tofu fermenté, les condiments dans de lourdes bouteilles en verre et les fruits ou légumes en conserve où la densité du produit ou la géométrie du récipient rendent la couverture de pulvérisation imprévisible. Conçu avec un convoyeur à chaîne continue qui transporte en douceur les conteneurs à travers des bains séquentiels de chauffage, de maintien et de refroidissement, le pasteurisateur à bain-marie Wanying fournit des unités de pasteurisation (PU) précises avec des exigences de maintenance minimales. Sa construction robuste, sa recirculation d'eau économe en énergie et son système de contrôle convivial en ont fait un choix pratique pour les producteurs de taille moyenne qui recherchent une sécurité alimentaire fiable sans sur-ingénierie de leurs lignes de traitement thermique.

Présentation du produit – Technologie d'immersion pour produits exigeants

1 Qu'est-ce qu'un pasteurisateur à bain-marie ?

Un pasteurisateur à bain-marie fonctionne selon un principe simple mais très efficace : les récipients remplis et scellés sont transportés à travers une série de réservoirs remplis d'eau maintenus à des températures progressivement croissantes, maintenus à la température de pasteurisation pendant une durée contrôlée, puis progressivement refroidis dans des bains ultérieurs. L'ensemble du récipient, y compris le fond, les parois latérales et le col, est entièrement immergé dans l'eau, ce qui assure un transfert de chaleur supérieur à celui des systèmes de pulvérisation, en particulier pour les produits à haute viscosité ou les récipients aux surfaces irrégulières. Le système Wanying comprend :

· Plusieurs sections de bain indépendantes (généralement 4 à 7 réservoirs), chacune avec son propre chauffage, circulation et contrôle de la température.

· Convoyeur à chaîne immergé avec barres porteuses réglables pour s'adapter à différentes hauteurs et diamètres de conteneurs

· Déversoirs de trop-plein et recirculation de l'eau pour maintenir des niveaux d'eau constants et une stabilité thermique

· Contrôle automatique du niveau pour compenser le déplacement du récipient et les pertes par évaporation

· Section de refroidissement intégrée qui réduit progressivement la température du produit pour éviter la condensation et les dommages aux étiquettes

2 Pourquoi nous choisir ?

3 Spécifications techniques (modèle standard à 5 bains)

Excellence en ingénierie – Conçue pour les réalités de production du monde réel

1 expérience qui anticipe les défis

La pasteurisation au bain-marie est souvent choisie précisément parce que les systèmes de pulvérisation ne parviennent pas à fournir des résultats cohérents. Au cours de nos années de conception de ces systèmes, Wanying a identifié et résolu plusieurs problèmes opérationnels récurrents :

· Stratification de la température – sans circulation adéquate, l'eau chaude monte et l'eau froide descend, créant des gradients de température verticaux. Notre solution : des jets de circulation immergés à plusieurs profondeurs, entraînés par des pompes dédiées qui assurent une variation de température du bain de moins de 0,3°C de haut en bas.

· Conteneur flottant – les conteneurs plus légers (bouteilles en plastique, certains sachets) ont tendance à flotter, perturbant l'engagement du convoyeur et provoquant des bourrages. Nos barres de transport comprennent des rails de maintien doux qui maintiennent tous les conteneurs complètement immergés sans écrasement.

· Accumulation de contamination de l'eau – à mesure que les produits traversent le bain, de petites fuites ou résidus peuvent dégrader la qualité de l'eau. Notre système comprend une filtration continue avec lavage à contre-courant automatique, ainsi qu'un déversoir d'écrémage qui élimine les huiles et les débris flottants.

· Lavage des étiquettes – l'immersion dans l'eau chaude peut détacher la colle sur les étiquettes en papier. Nous proposons en option des additifs de protection des étiquettes pour le premier bain chauffant et recommandons de pré-tester les étiquettes avec nos clients avant la production complète.

2 profils thermiques sur mesure pour diverses catégories de produits

Différents produits nécessitent différentes stratégies de pasteurisation, et l'équipe d'ingénierie de Wanying personnalise la configuration du bain en conséquence :

Catégorie 1 : Sauces et pâtes à haute viscosité

Les produits comme la pâte de tomate, le beurre de cacahuète, la pâte à tartiner au chocolat et la sauce aux huîtres ont un mauvais transfert de chaleur par convection. Pour ceux-ci, nous :

· Prolongez la longueur du bain de rétention pour augmenter le temps de séjour de 30 à 40 %

· Utilisez une température d'eau plus élevée (jusqu'à 95°C) pour surmonter la résistance thermique interne

· Installer des pompes de circulation supplémentaires pour maximiser le mouvement de l'eau autour des conteneurs

Résultat : la température à cœur atteint la cible dans les 80 % du temps de séjour, garantissant un PU adéquat sans trop cuire la couche de surface.

Catégorie 2 : Caillé de soja fermenté en saumure

La combinaison d'une teneur élevée en sel, d'une texture fragile du tofu et de bocaux en verre lourds présente des défis uniques :

· Nous utilisons une rampe de température plus douce (vitesse de chauffe ≤3°C par minute) pour éviter les contraintes thermiques sur les bocaux

· L'acier inoxydable super duplex (2205) est utilisé pour les revêtements de bain afin de résister à la corrosion par les chlorures.

· Le bain de refroidissement est prolongé pour éviter les chutes brusques de température pouvant provoquer un trouble de la saumure.

Résultat : la texture du produit reste intacte ; la clarté de la saumure est maintenue pour un attrait visuel

Catégorie 3 : Légumes et fruits en conserve

Les boîtes métalliques réagissent rapidement au chauffage au bain-marie mais nécessitent un refroidissement soigneux pour éviter que les boîtes ne se déforment :

· Notre température de maintien est maintenue entre 88 et 92 °C pendant 15 à 25 minutes selon la taille de la boîte.

· Les bains de refroidissement sont gradués (85°C → 70°C → 55°C → 40°C) pour éviter la formation de vide interne susceptible de déformer les extrémités des boîtes.

· La vitesse du convoyeur est coordonnée avec le taux de remplissage des canettes pour maintenir un temps d'immersion constant par canette

Catégorie 4 : Boissons dans des bouteilles en verre épais

Pour les bouteilles en verre de 1 litre ou plus de jus ou de thé glacé :

· Le préchauffage démarre à une température plus basse (45°C) pour éviter les chocs thermiques

· Nous ajoutons un sixième bain (Preheat 1 et Preheat 2) pour créer une pente de température plus douce

· Les barres de transport sont rembourrées de silicone de qualité alimentaire pour amortir les bouteilles lourdes

3 Qualité des composants – L’épine dorsale de la fiabilité

Un pasteurisateur à bain-marie fonctionne dans un environnement exigeant : humidité constante, cycles thermiques et, pour certains produits, conditions corrosives. La sélection des composants de Wanying reflète cette réalité :

Notre statut de fabricant nous permet de maintenir un contrôle qualité direct sur chaque étape de fabrication, depuis la découpe laser des panneaux de bain jusqu'au soudage et aux tests de pression, garantissant que l'assemblage final répond à notre norme interne de zéro fuite avant qu'une machine ne quitte l'atelier.

4 Validation des performances sur le terrain

Alors que les tests en usine confirment l’intégrité mécanique, le véritable test se déroule dans les conditions de production. Le protocole de mise en service de Wanying comprend :

Cartographie thermique sous charge réelle :

Nous plaçons 24 thermocouples d'enregistrement de données dans des conteneurs répartis sur toute la largeur et la hauteur du convoyeur. Ceux-ci enregistrent la température tout au long de la séquence de bain. Les données sont analysées pour confirmer que :

· Chaque récipient atteint la température de pasteurisation cible

· L'écart entre les récipients les plus chauds et les plus froids ne dépasse pas 1,2°C à la sortie du bain de rétention.

· La vitesse de refroidissement ne dépasse pas 2,5°C par minute pour éviter les chocs thermiques

Validation du cycle de production :

Avec votre produit, nous effectuons une production complète, en prélevant des échantillons à intervalles de 15 minutes. Ceux-ci sont testés pour :

· Nombre total de plaques (TPC) et agents pathogènes spécifiques (selon la norme de votre produit)

· Brix, pH, viscosité et couleur (paramètres sensoriels)

· Intégrité des joints (test de couple pour les fermetures, contrôle du vide pour les canettes)

Formation et transfert des opérateurs :

Nous ne partons pas tant que votre équipe ne peut pas faire fonctionner le système en toute confiance, effectuer la maintenance de routine et dépanner les alarmes courantes. Notre formation comprend des mises en pratique avec :

· Procédures quotidiennes de démarrage et d'arrêt

· Ajustements des points de consigne de la température du bain

· Modifications de la vitesse du convoyeur pour la variation du format du produit

· Nettoyage et désinfection des internes du bain

· Protocoles d'arrêt d'urgence et de réponse en cas de panne de courant

Avantages opérationnels fondamentaux

1 Uniformité thermique inégalée

L'immersion complète des récipients dans l'eau fournit des coefficients de transfert de chaleur 2 à 3 fois supérieurs à ceux des systèmes de pulvérisation. Cela signifie:

· Temps de maintien plus courts pour le même niveau de PU, augmentant ainsi le débit de la ligne

· Meilleure pénétration de la chaleur pour les récipients de grand diamètre ou à parois épaisses

· Qualité constante du produit même lorsque la température d'alimentation varie (par exemple, démarrage le matin ou état stable l'après-midi)

2 Complexité opérationnelle réduite

Sans buses de pulvérisation, il n'y a aucun risque de colmatage dû à des particules, du tartre d'eau dure ou des résidus de produit. Les seules tâches de nettoyage courantes sont :

· Écrémage de la surface de l'eau à la recherche de débris flottants (quotidiennement)

· Vidange et réalimentation de l'eau du bain (hebdomadaire, selon la charge en produit)

· Inspection de la tension de la chaîne du convoyeur et de l'état de la barre porteuse (mensuellement)

Cette simplicité se traduit directement par moins de temps d’arrêt et des coûts de main-d’œuvre de maintenance réduits.

3 Flexibilité pour une production mixte

Si votre ligne utilise plusieurs types de conteneurs sur différentes équipes, le pasteurisateur à bain-marie ne nécessite aucun changement de matériel : ajustez simplement la vitesse du convoyeur via l'IHM pour modifier le temps de séjour. Les barres porteuses sont conçues avec un espacement réglable pour s'adapter à des diamètres de conteneurs de 40 mm à 150 mm sans pièces de rechange.

Performance dans le monde réel – Études de cas sur le terrain

Étude de cas 1 – Transformateur de concentré de tomate au Xinjiang

Ce client produit du concentré de tomate concentré (28°Brix) en boîtes métalliques de 3 kg destiné à l'exportation vers les marchés européens. Leur pasteurisateur à tunnel de pulvérisation existant ne pouvait pas atteindre une température centrale constante en raison de la viscosité élevée de la pâte, ce qui entraînait des taux de détérioration de 2 à 3 % et des refus occasionnels des clients. Solution Wanying :

· Pasteurisateur d'eau à 6 bains avec section de maintien prolongée (22 minutes à 92°C)

· Pompes de circulation à haut débit pour maximiser le mouvement de l'eau autour des canettes

· Surveillance automatisée du pH et dosage caustique pour maintenir l'eau du bain neutre et prévenir la corrosion des boîtes.

Résultats après 8 mois :

· Le taux de détérioration a chuté de 2,8 % à 0,2 %

· Peut éliminer le flambage grâce à un gradient de refroidissement optimisé

· Rejets à l'exportation : zéro depuis l'installation

· Consommation de vapeur : 15 % inférieure grâce à l'isolation du bain et à la récupération de chaleur à contre-courant

Avantage supplémentaire : le taux de chauffage plus lent améliore la rétention de la couleur de la pâte, ce qui permet au client de bénéficier d'un prix plus élevé de la part de son acheteur européen.

Étude de cas 2 – Producteur artisanal de tofu fermenté au Guizhou

Une entreprise familiale produisant du tofu fermenté de qualité supérieure dans des pots traditionnels en céramique avait besoin d'augmenter sa production tout en préservant la texture et la saveur distinctives du produit. Leur processus de pasteurisation manuelle par lots demandait beaucoup de travail et donnait des résultats de durée de conservation incohérents. Solution Wanying :

· Pasteurisateur d'eau à 5 bains avec revêtements de bain en acier inoxydable super duplex

· Profil de température doux : 50°C → 62°C → 76°C (maintien, 18 min) → 68°C → 45°C

· Barres de support spéciales avec inserts caoutchoutés pour éviter le contact et l'écaillage d'un pot à l'autre.

· Filtration continue pour éliminer les gouttelettes de saumure qui pourraient troubler l'eau

Résultat:

· Capacité de production augmentée de 2 000 pots/jour à 6 000 pots/jour avec la même main d'œuvre

· Durée de conservation prolongée de 6 mois à 12 mois sans conservateurs

· Texture du produit jugée « identique à celle fabriquée à la main » par un jury de dégustation à l'aveugle

Le propriétaire a attribué au chauffage uniforme l'élimination du « bord trop cuit » qui s'était produit lors du traitement par lots.

Après 14 mois, le client a commandé une deuxième unité pour sa nouvelle installation

Étude de cas 3 – Fabricant de crème de noix de coco en conserve à Hainan

La crème de noix de coco (65 % de matières grasses) a des propriétés thermiques difficiles : la graisse peut se séparer en cas de surchauffe et le produit a tendance à brunir s'il est pasteurisé de manière trop agressive. Le système existant du client ne pouvait pas atteindre de manière fiable la stérilité commerciale sans perte de qualité. Solution Wanying :

· Configuration 7 bains avec préchauffage très progressif (42°C → 50°C → 58°C → 67°C → 76°C maintien → 65°C → 50°C → 35°C)

· Température de maintien inférieure (76°C) avec un séjour plus long (35 minutes) pour obtenir l'unité centrale requise sans séparation des graisses

· Couverture d'azote sur le bain de rétention pour réduire l'exposition à l'oxygène et prévenir l'oxydation

Résultats:

· Aucune séparation des graisses observée dans les échantillons post-pasteurisation

· La couleur du produit (valeur L) est restée dans les 2 % des mesures pré-pasteurisation

· La durée de conservation a dépassé 24 mois lors de tests de stabilité indépendants

Le client exporte désormais au Japon et en Corée du Sud, où les normes de qualité sont exceptionnellement strictes.

Période de récupération : 11 mois, grâce à la réduction des lots rejetés et à des prix plus élevés pour les produits de "couleur naturelle"

Étude de cas 4 – Usine de légumes marinés au Sichuan

Les feuilles de moutarde et les piments marinés sont emballés en saumure dans de lourds bocaux en verre. La teneur élevée en sel et en acide les rend corrosifs pour les matériaux standards, et la charge élevée de particules dans la saumure peut encrasser les buses de pulvérisation, ce qui rend la pasteurisation par pulvérisation peu pratique.

· Pasteurisateur d'eau à 4 bains (système plus court en raison du faible pH du produit, qui nécessite un PU inférieur)

· Toutes les pièces en contact avec le fluide en acier inoxydable duplex 2205

· Filtration 100 microns avec rétrolavage automatique pour éliminer les débris végétaux

· Convoyeur à basse vitesse pour empêcher les pots de basculer (les pots de cornichons ont des fonds non uniformes)

Mesures de performance (un an) :

· Zéro panne liée à la corrosion dans le pasteurisateur

· Aucun problème de colmatage des buses (il n'y en a pas – un autre avantage par rapport aux systèmes de pulvérisation)

· La sécurité des produits a systématiquement passé toutes les inspections réglementaires

Le système a fonctionné 6 jours/semaine, deux équipes/jour, avec un temps d'arrêt moyen de seulement 1,2 heure/mois.

Directives opérationnelles et intégration

1 Préparation de votre produit pour la pasteurisation au bain-marie

Pour obtenir des résultats optimaux, veuillez vous assurer :

· Les conteneurs sont correctement scellés – l'infiltration d'eau pendant l'immersion peut constituer un risque pour la sécurité ; nous recommandons un test d'étanchéité à pression positive avant l'alimentation du pasteurisateur

· Pas d'étiquettes externes avec adhésif soluble dans l'eau - nous pouvons vous conseiller sur les types d'étiquettes qui résistent à l'immersion, ou nous pouvons déplacer l'étiquetage vers la post-pasteurisation

· Niveaux de remplissage uniformes – les conteneurs trop remplis peuvent se dilater et fuir ; les conteneurs sous-remplis peuvent flotter ; nous fournissons des directives de niveau de remplissage

2 Intégration avec les équipements en amont et en aval

Le pasteurisateur à bain-marie est conçu pour une intégration transparente dans la ligne :

· Alimentation : se synchronise avec la décharge de votre remplisseuse via une interface d'adaptation de la vitesse du convoyeur

· Sortie – livre des conteneurs à une température contrôlée pour un chargement direct vers votre ligne d'étiquetage, de manchonnage ou de mise en caisse

· Communication PLC – prend en charge Modbus, Profibus ou Ethernet/IP pour un contrôle de ligne centralisé

3 Gestion de la qualité de l'eau

L’eau du bain de pasteurisation doit être entretenue tant pour la sécurité alimentaire que pour la longévité des équipements :

· Dureté totale : ≤200 ppm (pour éviter le tartre sur les échangeurs de chaleur et les surfaces des conteneurs)

· pH : 6,0–8,0 (la plage neutre minimise la corrosion et l'interaction avec le récipient)

· Chlore résiduel : ≤0,5 ppm (pour éviter les piqûres de l'acier inoxydable)

Nous incluons un guide de recommandations sur le traitement de l’eau et pouvons fournir des équipements de filtration et de dosage de produits chimiques appropriés dans le cadre du package.

Foire aux questions (FAQ)

Q1 : Quel est le principal avantage d’un pasteurisateur à bain-marie par rapport à un pasteurisateur à tunnel de pulvérisation, et quand dois-je choisir l’un plutôt que l’autre ?

R : La différence fondamentale réside dans le mécanisme de transfert de chaleur. Un bain-marie immerge complètement les récipients, offrant un contact à 360° avec l'eau, ce qui est idéal pour :

· Produits à haute viscosité (sauces, pâtes, crèmes) où la pénétration de la chaleur est lente et inégale avec le spray

· Récipients grands ou de forme irrégulière (bocaux en verre de 1,5 L et plus, pots en céramique, boîtes ovales) que les systèmes de pulvérisation peuvent ne pas couvrir entièrement

· Produits susceptibles d'être endommagés sur les étiquettes : l'immersion est plus douce pour les étiquettes que la pulvérisation à haute pression.

· Installations avec de l'eau dure – les systèmes de bain ne sont pas affectés par le tartre des buses de pulvérisation

Un tunnel de pulvérisation est généralement préféré pour les lignes à grande vitesse avec des contenants petits et uniformes (bouteilles de boisson standard, canettes de 330 ml) où l'espace est limité et où la consommation de vapeur doit être minimisée. Les bains-marie occupent plus d'espace au sol et ont une inertie thermique plus élevée, mais ils offrent une uniformité supérieure et un entretien réduit. Chez Wanying, nous recommandons la conception du bain-marie lorsque votre produit échoue de manière cohérente lors de la pasteurisation par pulvérisation, ou lorsque vous privilégiez la fiabilité et la simplicité plutôt que la vitesse maximale de la ligne.

Q2 : Comment éviter la casse des récipients lors de l'immersion, en particulier pour les bouteilles en verre ?

R : Le bris de verre dans un pasteurisateur à bain-marie est généralement causé par l'un des trois facteurs suivants : un choc thermique, un impact mécanique ou une accumulation de pression interne. Nous abordons chacun :

· Choc thermique – nos bains de préchauffage augmentent progressivement la température (2 à 4°C par minute) pour éliminer toute dilatation soudaine. Le ΔT entre bains successifs ne dépasse jamais 15°C.

· Impact mécanique – le convoyeur immergé utilise une chaîne modulaire en plastique avec des barres porteuses lisses rembourrées de bandes de silicone. Nous incluons également des guides latéraux qui maintiennent les bouteilles centrées et les empêchent de se cogner les unes contre les autres.

· Augmentation de la pression – la température du bain de maintien est contrôlée pour empêcher l'ébullition de la phase liquide du produit ; pour les boissons gazeuses, nous réduisons la température de maintien et augmentons le temps de séjour.

Notre expérience : sur tous les pasteurisateurs à bain-marie installés, le taux de casse moyen est de 0,3 à 0,5 %, comparable ou supérieur aux performances du tunnel de pulvérisation pour les mêmes types de conteneurs.

Q3 : Quel service après-vente et support en matière de pièces de rechange Wanying fournit-il pour cet équipement ?

R : Wanying fonctionne comme un fournisseur de services complets avec une équipe après-vente dédiée. Notre accompagnement comprend :

· Mise en service et formation – nos ingénieurs restent sur site pendant 3 à 5 jours pour terminer l'installation, exécuter des tests de validation et former vos opérateurs. Nous fournissons des manuels complets, des guides vidéo et des organigrammes de dépannage.

· Assistance au diagnostic à distance – chaque machine est équipée d'une capacité d'accès à distance. Avec votre permission, nos ingénieurs peuvent se connecter à l'automate pour vérifier l'historique des alarmes, ajuster les paramètres ou guider votre équipe dans la recherche de pannes. Délai de réponse : dans les 2 heures pendant les heures ouvrables, 8 heures en dehors des heures normales.

· Inventaire de pièces de rechange – nous maintenons un stock de pièces d'usure critiques dans notre usine en Chine, notamment des segments de chaîne de convoyeur, des capteurs de température, des joints de pompe et des joints d'échangeur de chaleur. Les pièces de routine sont expédiées sous 24 heures ; pièces conçues sur mesure dans un délai de 7 à 10 jours.

· Contrats de maintenance préventive – pour les clients recherchant une disponibilité maximale, nous proposons des visites de service annuelles au cours desquelles nous effectuons une inspection complète, un étalonnage et un remplacement de composants selon un calendrier. Ces contrats incluent également une assistance technique prioritaire et des tarifs réduits sur les pièces de rechange.

· Couverture de garantie – 24 mois sur la charpente structurelle et les revêtements de bain, 12 mois sur les composants électriques et mécaniques. Nous garantissons notre travail avec un processus de réclamation simple.

Pourquoi Wanying se démarque sur le marché de la pasteurisation

Conclusion – Traitement thermique pratique pour des produits exigeants

Le pasteurisateur à bain-marie Wanying offre une solution simple, fiable et très efficace pour les producteurs de produits alimentaires qui ont besoin de résultats de pasteurisation cohérents sur des types de produits difficiles. En s'appuyant sur l'immersion plutôt que sur la pulvérisation, il élimine les points de défaillance courants que sont le colmatage des buses, la couverture inégale et la pénétration insuffisante de la chaleur qui affectent les systèmes alternatifs. Sa construction robuste, son profil thermique flexible et sa conception économe en énergie en font un outil fiable pour les opérations de moyenne à grande échelle produisant des sauces, des produits fermentés, des conserves et des boissons dans des contenants non standard. Avec des décennies d'expérience sur le terrain, un engagement en faveur d'une validation transparente et un état d'esprit de service mondial, Wanying garantit que votre investissement dans le traitement thermique est protégé par plus qu'une simple garantie : il est soutenu par l'intégrité technique et un partenariat réactif.
