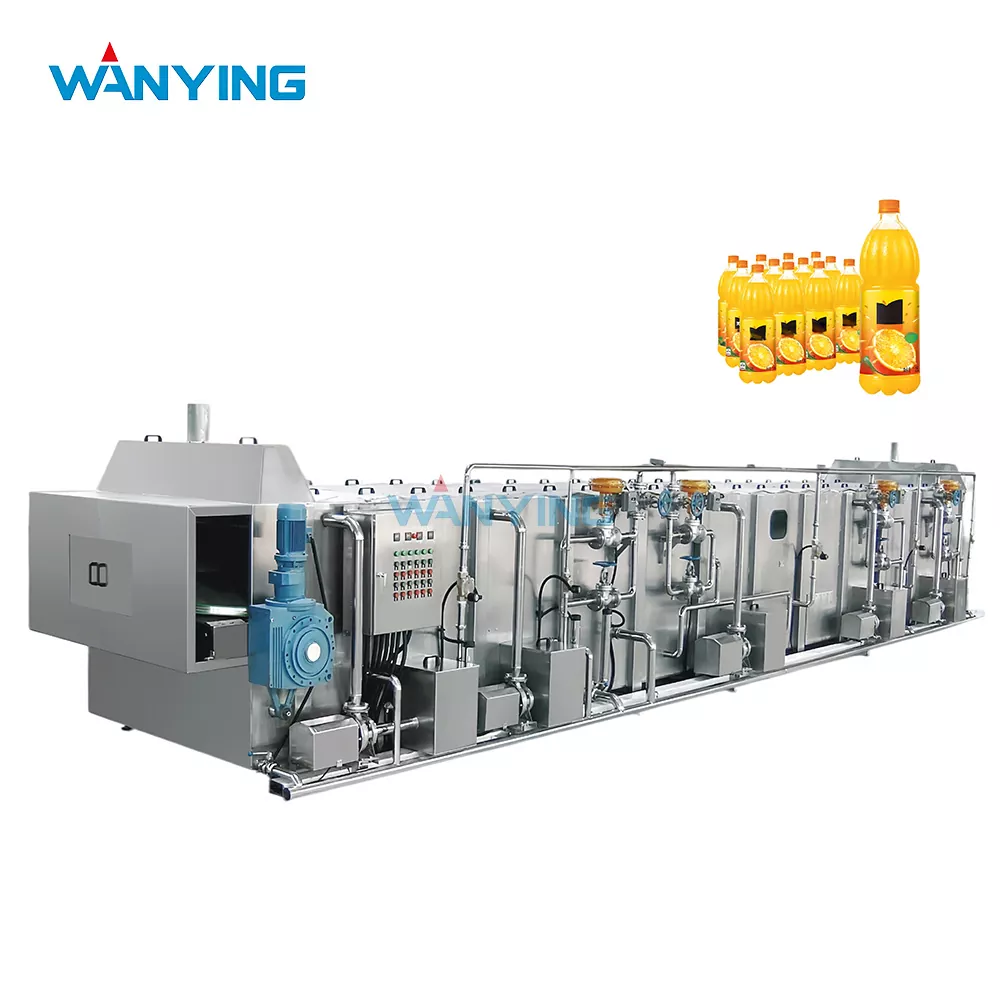

Pasteurisateur tunnel

Conçue avec des barres de pulvérisation modulaires, des zones de contrôle de température indépendantes et une construction en acier inoxydable répondant aux normes d'hygiène de qualité alimentaire, cette machine offre une létalité constante (PU – Unités de pasteurisation) dans chaque contenant, qu'il s'agisse de bouteilles en verre, de PET, de canettes ou de sachets stand-up. Avec des systèmes de récupération d'énergie qui réduisent les pertes thermiques et des lits de convoyeurs à vitesse variable qui s'adaptent aux différents rythmes de production, le pasteurisateur tunnel Wanying offre un équilibre entre sécurité alimentaire, efficacité opérationnelle et fiabilité à long terme qui en a fait un choix de confiance dans le paysage concurrentiel de la transformation alimentaire en Chine.

Présentation du produit – La science de la conservation en douceur

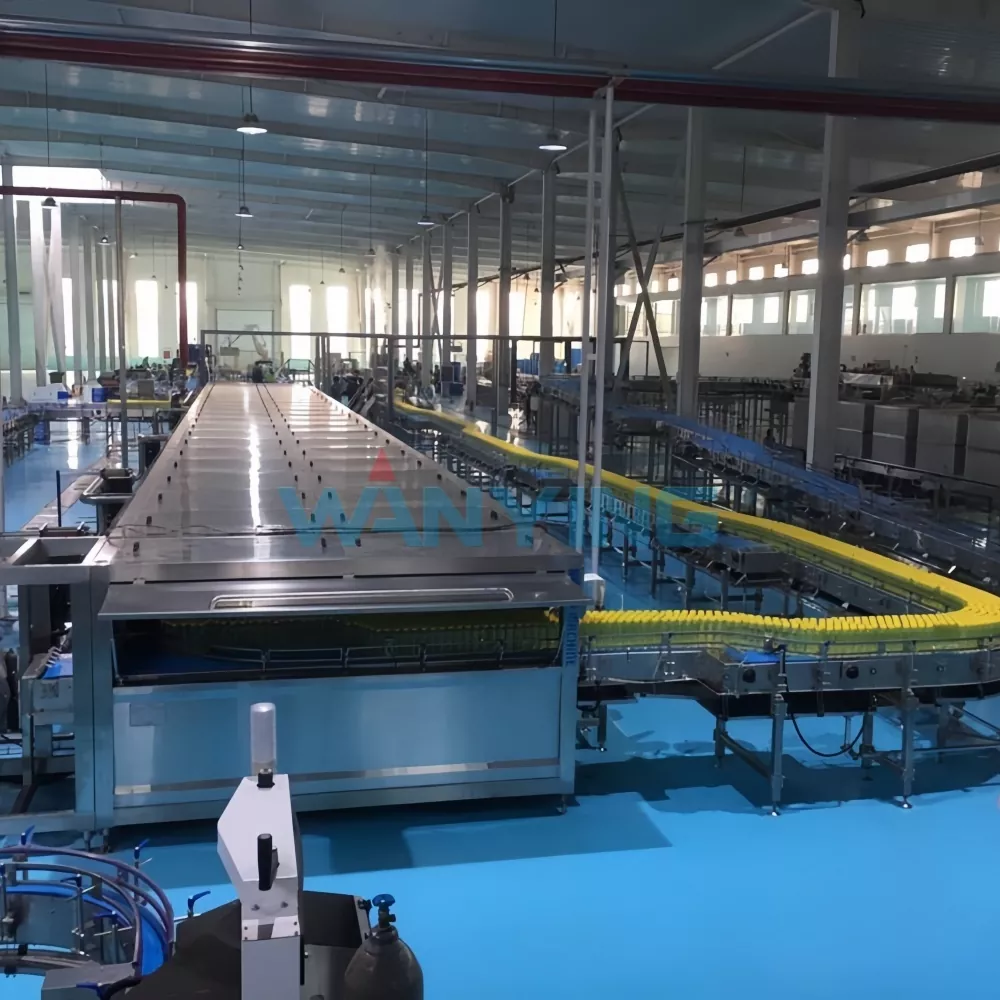

1 Qu'est-ce qu'un pasteurisateur tunnel ?

Un pasteurisateur tunnel est un système de traitement thermique continu basé sur un convoyeur dans lequel les conteneurs remplis et scellés traversent une série de zones de pulvérisation d'eau chauffée suivies de zones de refroidissement. La température du produit est progressivement augmentée jusqu'à un niveau de pasteurisation cible (généralement entre 72 et 95 °C en fonction du pH du produit et de la charge microbienne), maintenue pendant un temps de séjour spécifié, puis progressivement refroidie jusqu'à température ambiante avant de sortir. Ce profil thermique gradué évite les chocs thermiques, qui peuvent provoquer des bris de verre ou une défaillance des joints, tout en garantissant que la température centrale de chaque conteneur atteint le niveau de létalité requis.

La conception de Wanying intègre des zones de pulvérisation contrôlées indépendamment (généralement 5 à 8 zones), chacune avec des pompes de recirculation, des échangeurs de chaleur et des capteurs de température dédiés. Cette architecture zonale permet d'affiner la courbe thermique pour correspondre aux caractéristiques spécifiques de transfert de chaleur des différents matériaux de conteneur et viscosités des produits.

2Pourquoi choisir Wanying ?

3 Spécifications techniques (Modèle standard – 5 zones)

Pourquoi les leaders de l'industrie choisissent Wanying – Des performances au-delà des spécifications

1 Construit sur des décennies d’expérience en traitement thermique

La pasteurisation en tunnel n'est pas un processus unique. La dynamique thermique qui fonctionne pour un jus de pomme clair dans une bouteille en verre de 330 ml est fondamentalement différente de celle requise pour une sauce d'huître visqueuse dans un récipient en PET de 500 ml, ou pour une saumure de tofu fermentée à haute teneur en sel dans un pot en céramique. L'équipe d'ingénierie de Wanying a rencontré et résolu ces écarts dans plus de 85 installations de pasteurisateurs depuis 2010, au service de clients des secteurs des jus de fruits, des produits laitiers, des condiments et des aliments fermentés.

Cette expérience approfondie signifie que nous ne livrons pas simplement une machine standard avec un profil de température générique. Au lieu de cela, nous commençons chaque projet par une phase de caractérisation du produit, où nous analysons :

· Le pH, la viscosité et la teneur en solides solubles du produit

· Le matériau du conteneur, l'épaisseur de la paroi et la conductivité thermique

· La température de remplissage en amont de la ligne de production et les exigences d'emballage en aval

· Pression de vapeur disponible de l'installation, température de l'eau de refroidissement et contraintes d'espace au sol

Ce n'est qu'après cette analyse que nous proposons une configuration de zone, une disposition des buses de pulvérisation et une plage de vitesse du convoyeur. Cette approche consultative a aidé les clients à éviter des ajustements coûteux par essais et erreurs après l'installation, un problème courant avec les équipements disponibles dans le commerce.

2 Ingénierie spécialisée pour les catégories alimentaires exigeantes

Notre équipe technique comprend des ingénieurs en transformation alimentaire qui comprennent les cibles microbiologiques des différentes catégories de produits. Par exemple:

· Produits peu acides (lait, lait de soja, boissons à l'avoine) – nécessitent une réduction de 5 log des spores de Clostridium botulinum, ce qui nécessite des températures à cœur de 85 à 95 °C avec un temps de séjour précis. Nos pasteurisateurs tunnel disposent de zones de maintien étendues et de capteurs de température redondants pour garantir cette létalité.

· Produits très acides (jus de fruits, sauces à base de vinaigre) – ciblez l'inactivation des levures et des moisissures à 72-78°C, où une pasteurisation excessive peut provoquer des arômes de cuisson. Nous concevons des sections de conservation plus courtes avec un refroidissement rapide pour préserver la fraîcheur.

· Produits à base de sel (caillé de soja fermenté, légumes marinés) – présentent des risques de corrosion et modifient les taux de transfert de chaleur. Nous spécifions l'acier inoxydable duplex pour les composants de pulvérisation et ajustons la taille des gouttelettes de pulvérisation pour garantir une répartition uniforme de la chaleur à travers la couche de saumure.

Au-delà des profils thermiques, nous abordons les défis pratiques de production :

· Prévention des dommages aux étiquettes – nos buses de pulvérisation sont inclinées pour éviter tout impact direct sur les étiquettes collées ou sous manchon rétractable

· Éviter la déformation du capuchon - nous limitons la pression de pulvérisation dans la première zone de préchauffage pour empêcher l'accumulation de pression interne

· Minimisation des taches d'eau - notre zone de rinçage final utilise de l'eau déminéralisée avec un séchage à lame d'air en option

3 Ingénierie soutenue par des partenariats de composants de premier plan

La fiabilité d'un pasteurisateur tunnel dépend fortement de la qualité de ses composants de contrôle, de détection et de gestion des fluides. La politique d'approvisionnement de Wanying donne la préférence aux marques mondiales établies dont nous avons vérifié les performances au fil des années d'utilisation sur le terrain. Notre spécification standard comprend :

· Automate et IHM Siemens – pour un traitement logique stable et une interface opérateur intuitive

· Capteurs de température et commutateurs de proximité Omron – pour une lecture thermique précise et sans dérive

· Pompes de recirculation Grundfos – connues pour leur fiabilité en service continu et leur efficacité énergétique

· Échangeurs de chaleur à plaques – construits selon les normes de conception Alfa Laval, avec des options de construction entièrement soudée dans les applications corrosives

· Buses de pulvérisation – usinées en acier inoxydable 316L résistant à l'usure, avec des tailles d'orifice sélectionnées par zone pour maintenir une couverture de pulvérisation optimale

Cette stratégie de composants garantit que nos pasteurisateurs maintiennent l'étalonnage et l'intégrité mécanique pendant des années de fonctionnement 24h/24 et 7j/7. De plus, comme ces marques disposent de réseaux de distribution mondiaux, nos clients peuvent se procurer des pièces de rechange localement, réduisant ainsi les risques d'indisponibilité et la dépendance à l'égard d'un seul fournisseur.

4 Performances validées grâce à des tests rigoureux en usine et sur site

La confiance dans un système de pasteurisation doit être gagnée par des résultats démontrables, et pas seulement par des spécifications imprimées. Wanying suit un protocole de validation en trois étapes pour chaque pasteurisateur tunnel :

Étape 1 – Test de distribution de chaleur en usine :

Avant expédition, nous installons 16 sondes thermocouples sur toute la largeur du convoyeur à trois hauteurs différentes (en bas, au milieu et en haut du conteneur). La machine fonctionne avec des récipients remplis d'eau à vitesse de fonctionnement normale et nous enregistrons les variations de température dans toutes les zones. Critère d'acceptation : écart maximum de ±0,5°C par rapport au point de consigne à n'importe quel emplacement de la sonde.

Étape 2 – Validation bactériologique sur site :

Après l'installation, nous travaillons avec votre équipe d'assurance qualité pour faire passer le produit réel dans la machine. Nous prélevons des échantillons avant et après pasteurisation à partir de plusieurs positions sur le convoyeur et les envoyons à un laboratoire accrédité pour le décompte total des plaques et les tests d'agents pathogènes spécifiques. Nous ne remettons pas la machine tant que les objectifs de réduction des grumes requis ne sont pas systématiquement atteints.

Étape 3 – Surveillance des performances à long terme :

Nous équipons chaque machine d'un système d'enregistrement de données qui enregistre les températures des zones, la vitesse du convoyeur et les pressions des pompes toutes les 30 secondes. Ces données peuvent être exportées pour la traçabilité des lots et sont également accessibles à distance par nos ingénieurs de service, qui vous alertent de manière proactive sur les tendances pouvant indiquer une usure des buses ou un encrassement de l'échangeur thermique.

Ce cadre de validation donne à nos clients des preuves documentées de la capacité de la machine, essentielles pour leurs propres audits réglementaires et certifications de qualité des clients.

5Un palmarès qui parle de lui-même

Le témoignage le plus fort de notre ingénierie vient des clients qui reviennent vers nous pour des équipements supplémentaires. Plus de 40 % de nos commandes de pasteurisateurs tunnel proviennent de clients existants qui élargissent leurs lignes ou remplacent des machines plus anciennes d'autres marques. Ces clients réguliers citent trois thèmes constants :

· Qualité constante du produit : les variations de saveur, de couleur et de durée de conservation d'un lot à l'autre ont été considérablement réduites.

· Coûts d'exploitation réduits : notre système de récupération de chaleur réduit généralement la consommation de vapeur de 18 à 22 % et nos buses de pulvérisation durables ne doivent être remplacées que tous les 18 à 24 mois (contre 6 à 12 mois pour les concurrents).

· Assistance après-vente fiable - nos ingénieurs répondent aux demandes de diagnostic à distance dans les 2 heures pendant les heures de bureau, et nous maintenons un inventaire stratégique de pièces de rechange critiques dans notre usine du Hubei pour une expédition rapide

Nous sommes également fiers que plusieurs de nos installations de pasteurisateur aient été présentées dans des études de cas industrielles publiées par des associations chinoises de transformation des aliments, reflétant la reconnaissance par l'ensemble de l'industrie de nos contributions techniques.

Composants de base et assurance qualité

1 système de pulvérisation de précision

Le cœur du pasteurisateur tunnel est son réseau de distribution de pulvérisation. Wanying utilise des buses en spirale à cône plein disposées selon des motifs qui se chevauchent en quinconce pour obtenir une couverture à 100 % sur toute la largeur du convoyeur. Les buses sont en acier inoxydable résistant à l'usure et sont facilement amovibles pour le nettoyage ou le remplacement.

Chaque zone possède :

· Pompe de recirculation indépendante (Grundfos ou équivalent)

· Échangeur de chaleur à plaques (Alfa Laval ou domestique haut de gamme) pour un réglage précis de la température

· Vannes de vidange automatique qui s'ouvrent lorsque la machine s'arrête pour éviter la surchauffe des produits stationnaires

· Débitmètres pour surveiller le volume de pulvérisation par zone, alertant les opérateurs d'un colmatage potentiel

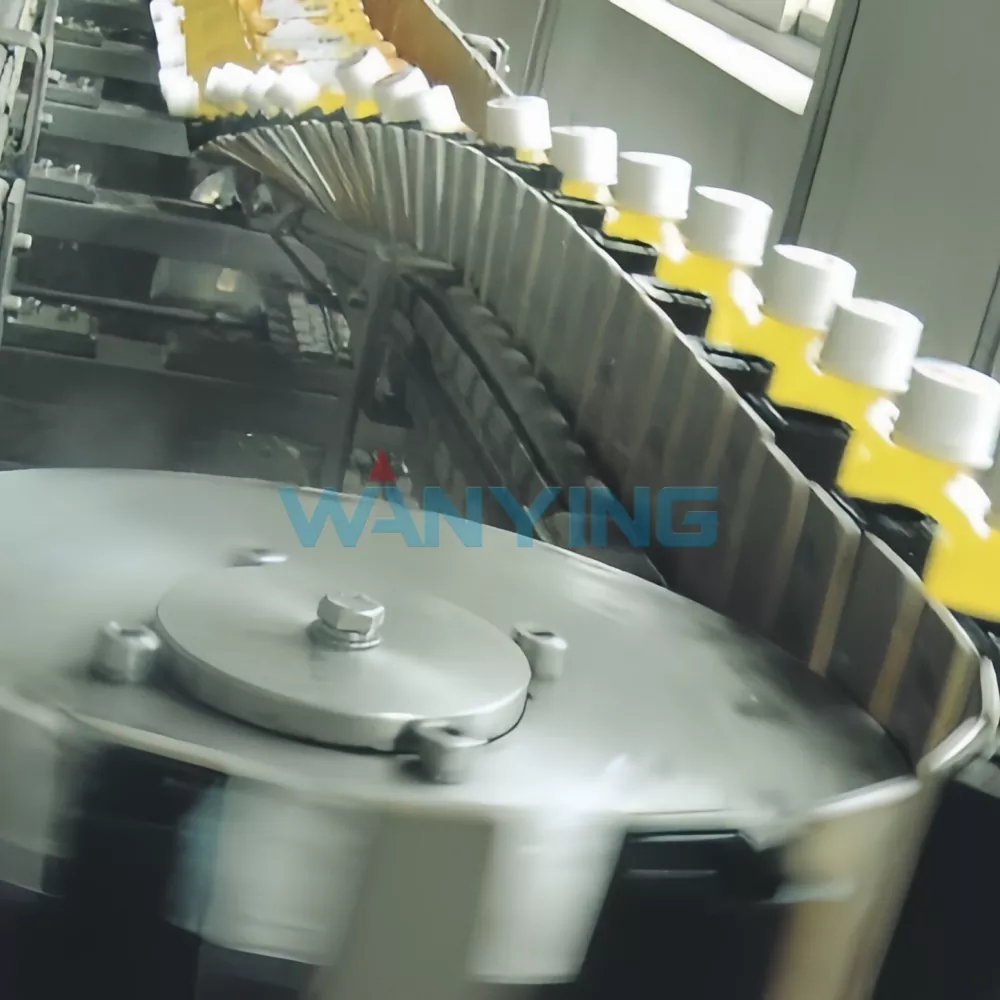

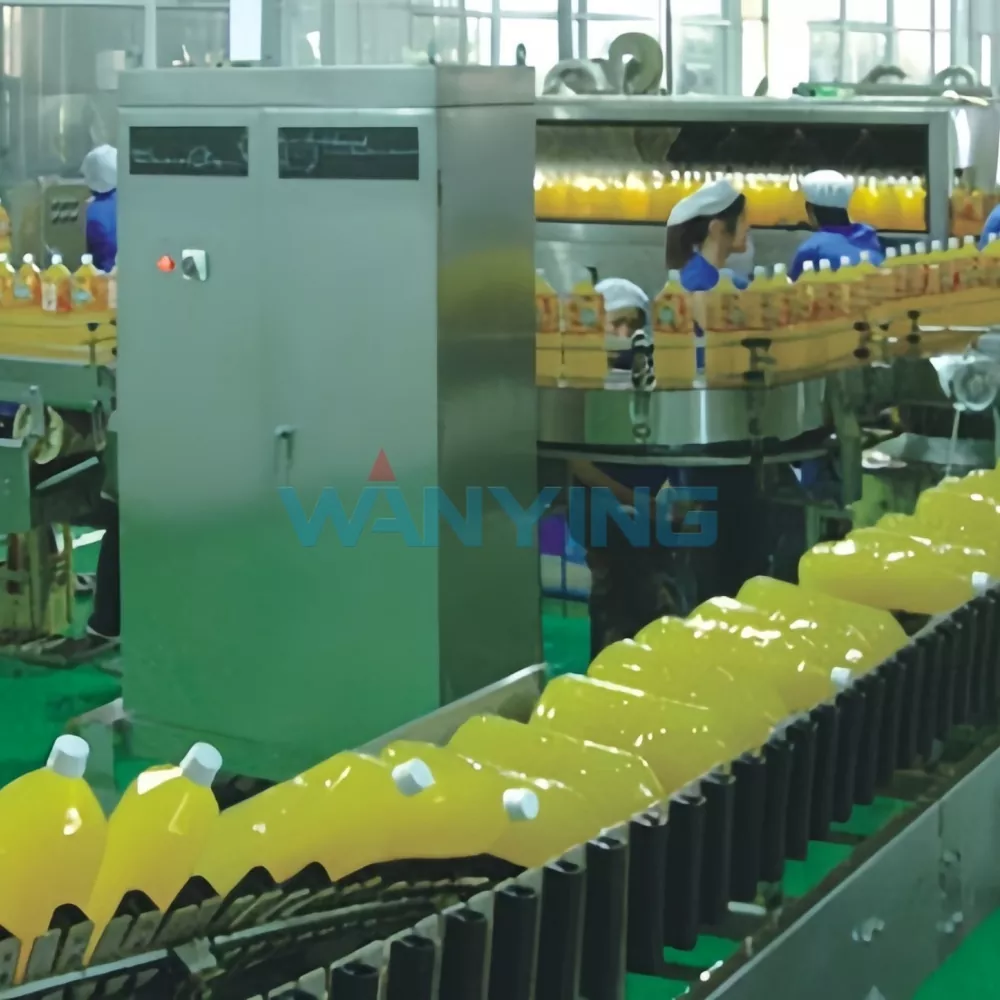

Système à 2 convoyeurs

Le convoyeur est construit avec :

· Bande modulaire renforcée en plastique (ou grillage en acier inoxydable pour les conteneurs plus lourds)

· Rails de guidage à faible friction pour empêcher les bouteilles de basculer

· Pignons d'entraînement positifs avec conception anti-jeu pour un contrôle précis de la vitesse

· Spray de lavage de bande au retour pour garder le dessous propre

3 Contrôle et surveillance

L'automate Siemens avec IHM de 7 pouces offre :

· Affichage en temps réel du point de consigne et de la température réelle de chaque zone

· Graphiques de tendances historiques pour les audits qualité

· Journaux d'alarmes avec guides de dépannage de diagnostic

· Gestion des recettes protégée par mot de passe pour jusqu'à 30 produits différents

Les mises à niveau facultatives incluent :

· Imprimante thermique pour les rapports par lots

· Accès à distance via modem 4G pour nos ingénieurs de service pour effectuer des diagnostics

· Module de surveillance de l'énergie pour suivre la consommation de vapeur et d'électricité par quart de travail

Avantages opérationnels – Au-delà de la simple pasteurisation

1 Efficacité énergétique grâce à une conception intelligente

Le pasteurisateur tunnel Wanying récupère la chaleur perdue des zones de refroidissement et la redirige vers les zones de préchauffage grâce à un système de circulation d'eau à contre-courant. Cela réduit la demande de vapeur fraîche de 18 à 22 % par rapport aux conceptions conventionnelles. De plus, l'eau de pulvérisation est filtrée et réutilisée en permanence, ce qui réduit la consommation d'eau d'environ 40 %.

2 Perte de produit réduite

Les fonctionnalités de manipulation douce comprennent :

· Synchronisation de l'alimentation avec le remplisseur en amont pour éviter les collisions de bouteilles

· Zones d'accélération graduées qui correspondent au mouvement du produit

· Bacs de récupération sous chaque zone qui capturent la condensation et la renvoient au système, évitant ainsi les taches d'eau sur les conteneurs

3 Entretien simplifié

Caractéristiques faciles à entretenir :

· Portes d'accès battantes avec fenêtres sur chaque zone

· Raccords de buse à dégagement rapide pour le nettoyage

· Fonds de réservoir inclinés avec ports de vidange centraux pour faciliter les opérations CIP (Clean-in-Place)

· Boîtiers de roulements avec graisseurs étendus à l'extérieur de la machine

Cas d'utilisation réels – Applications diverses

Cas d'utilisation 2 – Usine de sauce soja et de vinaigre dans le GuangdongCe fabricant de condiments produit de la sauce soja noire et du vinaigre vieilli dans des bouteilles en verre de 500 ml. Leur méthode de pasteurisation précédente impliquait un bain d’eau chaude avec un contrôle de température incohérent, entraînant une variation de saveur et une explosion occasionnelle de la bouteille.

Solution recherchée :

· Installation d'un pasteurisateur tunnel 6 zones (Préchauffage 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· Vitesse du convoyeur configurée pour un temps de séjour total de 18 minutes

· Ajout de capteurs de pH pour surveiller l'acidité de l'eau de traitement (le vinaigre peut corroder les buses standard ; nous avons utilisé de l'acier inoxydable 316L résistant aux acides)

Résultats:

· Score de consistance gustative (par panel sensoriel) amélioré de 75 à 91 sur 100

· Incidents d'explosion de bouteilles : zéro sur 6 mois

· Capacité de production augmentée de 8 000 à 15 000 bouteilles par équipe sans ajout d'espace au sol

· La machine a été entièrement intégrée à leur étiqueteuse et imprimante à jet d'encre existantes, créant ainsi une ligne transparente

Cas d'utilisation 3 – Entreprise d'eau de coco et de boissons à base de plantes à HainanUn producteur d'eau de coco pure et de lait d'avoine avait besoin d'une pasteurisation qui ne cuireait pas et n'altérerait pas le goût frais de ses produits. Ils avaient essayé les systèmes UHT mais les trouvaient trop agressifs pour les délicates protéines de l’eau de coco.

Solution recherchée :

· Pasteurisateur 8 zones sur mesure avec une courbe de température plus plate :

o Préchauffage 1 : 42°C, Préchauffage 2 : 52°C, Préchauffage 3 : 62°C, Maintien : 72°C (prolongé), Refroidissement 1 : 60°C, Refroidissement 2 : 48°C, Refroidissement 3 : 35°C, Rinçage final : 25°C

· Utilisation d'eau de pulvérisation désoxygénée pour réduire la dégradation oxydative des composés aromatiques

· Capteurs d'oxygène installés dans le système de surveillance de l'espace de tête

Résultat:

· Nombre total de plaques réduit de >1 000 CFU/mL à <10 CFU/mL (répondant aux normes d'exportation)

· Durée de conservation du produit prolongée de 90 à 180 jours sans conservateurs

· Le client exporte désormais vers les marchés d'Asie du Sud-Est et du Moyen-Orient avec des rapports de traçabilité complets pour chaque lot

· Retour sur investissement réalisé en 14 mois

Cas d'utilisation 4 – Processeur de saumure de tofu fermenté au SichuanLe tofu fermenté conditionné dans des bocaux en verre remplis de saumure présentait un défi unique : la saumure a une teneur élevée en sel (8 à 12 %) et un pH faible (4,2 à 4,5), ce qui est corrosif pour l'acier inoxydable standard et affecte les taux de transfert de chaleur.

Solution recherchée :

· Barres de pulvérisation et échangeurs de chaleur en acier inoxydable super duplex (2205) pour une résistance à la corrosion

· Zone de préchauffage étendue pour augmenter progressivement la température de la saumure, empêchant ainsi la séparation des graisses du caillé de tofu

· Température de pasteurisation plus basse (76°C) avec un séjour plus long (25 minutes) pour préserver la texture moelleuse caractéristique

Résultats:

· Aucune corrosion observée dans le système de pulvérisation après 18 mois (buses précédemment remplacées tous les 6 mois)

· Rétention de texture jugée « excellente » par l'équipe de contrôle qualité

· Temps d'arrêt pour le nettoyage réduit de 4 heures/semaine à 1,5 heures/semaine grâce à la conception améliorée du CIP

Foire aux questions (FAQ)

Q1 : Comment le pasteurisateur tunnel Wanying gère-t-il différentes tailles et matériaux de conteneurs sans nécessiter une reconfiguration majeure ?

R : Notre pasteurisateur tunnel est conçu avec des rails de guidage réglables et un espacement modulaire des barres de pulvérisation pour s'adapter à une large gamme de hauteurs de conteneurs (50 à 350 mm) et de diamètres (30 à 150 mm). Pour les différences matérielles :

· Bouteilles en verre – nous réduisons la pression de pulvérisation et étendons les zones de préchauffage pour éviter les chocs thermiques.

· Bouteilles en PET – nous limitons la température de l'eau en dessous de 85°C pour éviter la déformation des bouteilles et utilisons une pression de pulvérisation plus faible.

· Canettes – nous augmentons la pression de pulvérisation et utilisons des débits plus élevés pour garantir la pénétration de la chaleur.

· Pochettes – nous ajoutons une plate-forme de support et réduisons la vitesse du convoyeur pour éviter tout déplacement.

Le changement entre les familles de conteneurs prend environ 30 à 45 minutes et est guidé par le système de recettes HMI. Pour les changements de format fréquents, nous proposons en option des plaques à buses à dégagement rapide et des pinces pour rail de guidage qui réduisent le changement à moins de 20 minutes.

Q2 : Quelle est la période de récupération typique pour un pasteurisateur à tunnel Wanying par rapport à la pasteurisation par lots ?

R : Pour la plupart des producteurs de taille moyenne (8 000 à 20 000 bouteilles par équipe), la période de récupération varie de 12 à 24 mois, en fonction de quatre facteurs :

· Économies de main d'œuvre – le tunnel continu nécessite 1 opérateur contre 3 à 4 opérateurs pour les systèmes par lots.

· Réduction d'énergie – la récupération de chaleur à contre-courant permet d'économiser 18 à 22 % sur les factures de vapeur.

· Amélioration du rendement du produit – la réduction des cassures, de la détérioration et des retouches peut permettre d'économiser 2 à 5 % du volume de production.

· Efficacité de l'espace au sol – notre tunnel occupe environ la moitié de l'encombrement d'une salle de pasteurisation par lots avec plusieurs réservoirs.

Nous fournissons un calculateur de retour sur investissement personnalisé pendant la phase de devis, en utilisant vos chiffres de production réels et les coûts des services publics locaux.

Q3 : À quel type de formation et d’assistance technique pouvons-nous nous attendre après l’achat ?

R : En tant que fournisseur direct de notre siège social en Chine, nous proposons un package de support complet :

· Installation et mise en service sur site (3 à 5 jours) dirigées par nos ingénieurs de procédés seniors, y compris la validation complète de la distribution de chaleur.

· Formation des opérateurs et de la maintenance (2 jours) couvrant le démarrage/arrêt quotidien, les procédures CIP, le dépannage des alarmes courantes et les protocoles d'arrêt d'urgence.

· Surveillance à distance - nous équipons chaque machine d'une passerelle compatible 4G, permettant à notre équipe de se connecter (avec votre permission) pour les mises à jour logicielles et les diagnostics.

· Kit de pièces de rechange inclus avec chaque machine – contenant des buses de rechange, des joints, des capteurs et des courroies d'entraînement pour couvrir les 12 premiers mois.

· Visite de service annuelle : nos ingénieurs peuvent inspecter, calibrer et recommander des mises à niveau à mesure que vos besoins de production évoluent.

Tous les supports de formation sont fournis en anglais et en chinois, avec des guides vidéo accessibles via des codes QR sur les panneaux des machines.

7. Pourquoi choisir Wanying comme partenaire de pasteurisation ?

Conclusion – Pasteurisation de précision pour l'industrie alimentaire moderne

Le pasteurisateur tunnel Wanying représente plus qu'une simple machine de traitement thermique : c'est un système d'assurance de processus qui protège la sécurité, la qualité sensorielle et la durée de conservation de votre produit tout en optimisant vos coûts opérationnels. En combinant un contrôle zonal précis de la température, une récupération de chaleur économe en énergie et une construction hygiénique robuste, nous proposons une solution de pasteurisation qui s'adapte aux divers besoins des producteurs d'aliments liquides.

Notre engagement en faveur d'une amélioration continue, piloté par les données de terrain de chaque installation, garantit que chaque génération de notre pasteurisateur tunnel intègre les dernières avancées en matière d'ingénierie thermique et d'automatisation. Que vous dirigiez une opération artisanale à une seule équipe ou une installation industrielle ouverte 24h/24 et 7j/7, Wanying fournit l'expertise, le service et la fiabilité nécessaires pour assurer la sécurité de vos produits et le bon fonctionnement de votre production.
