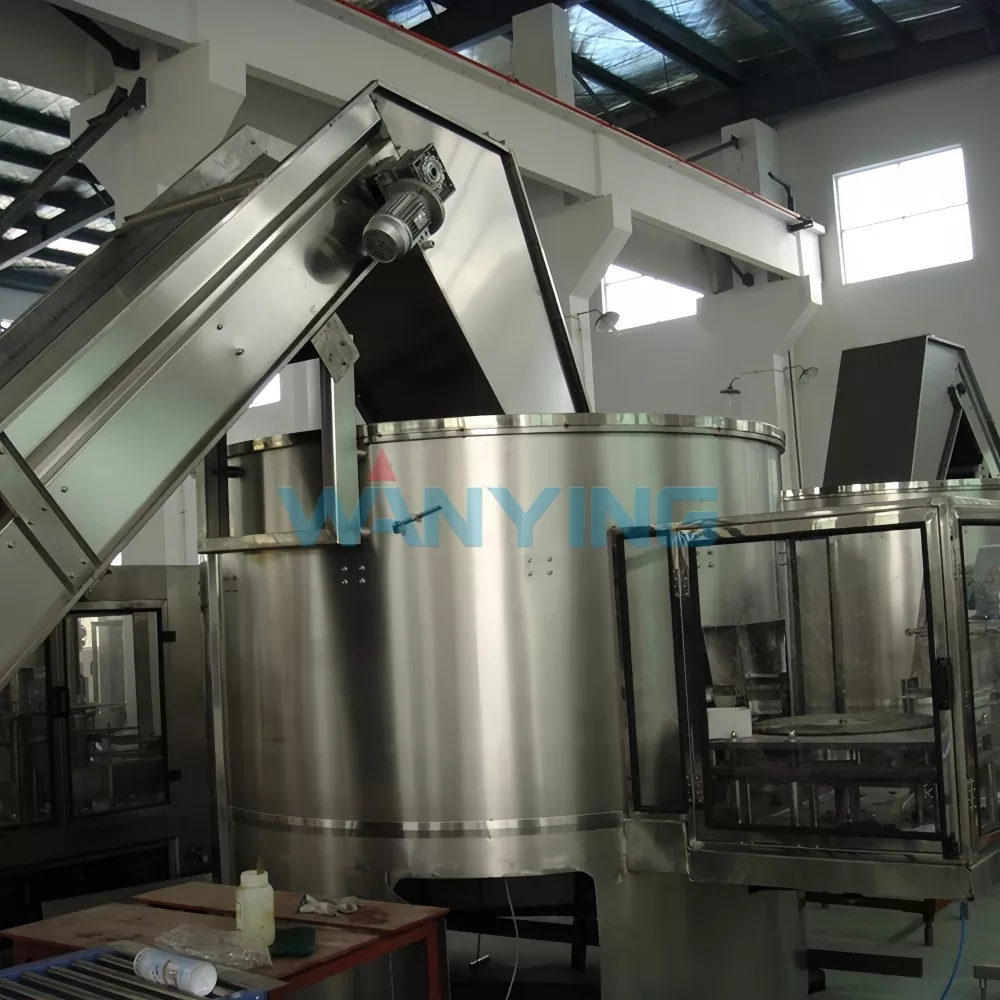

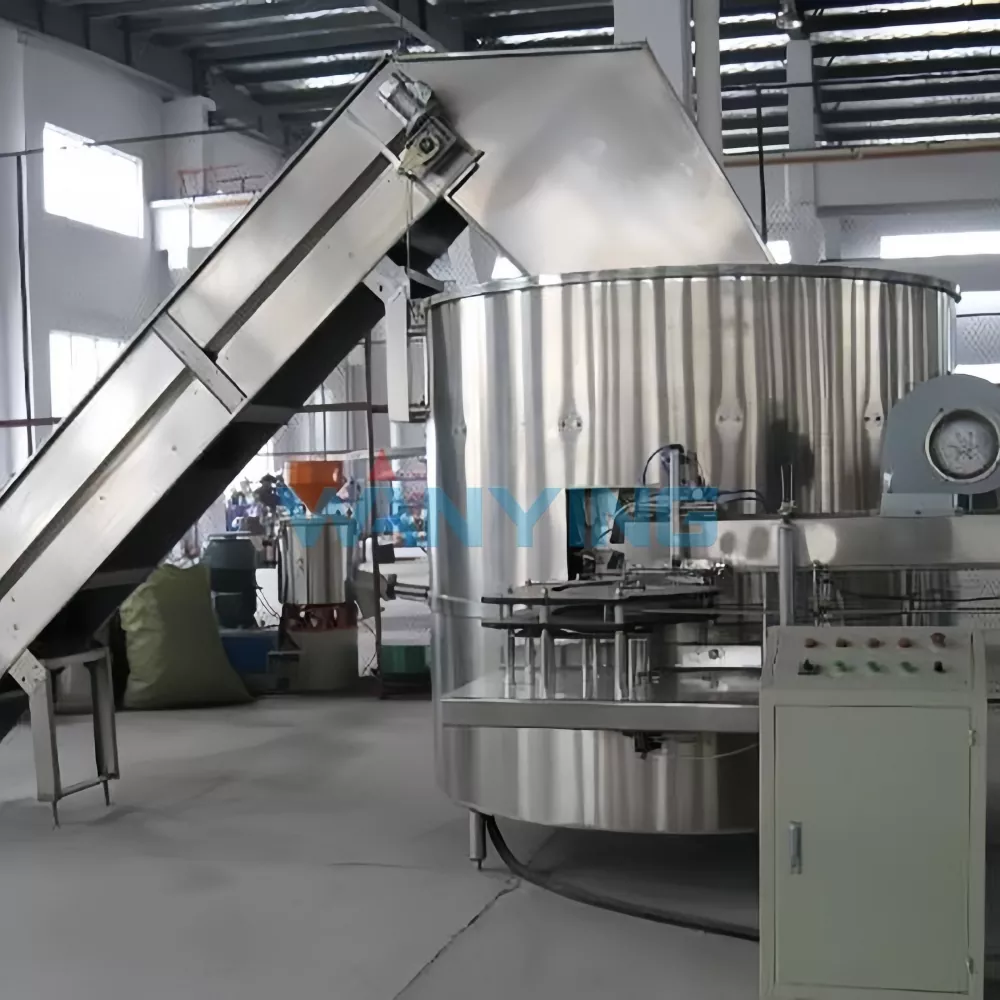

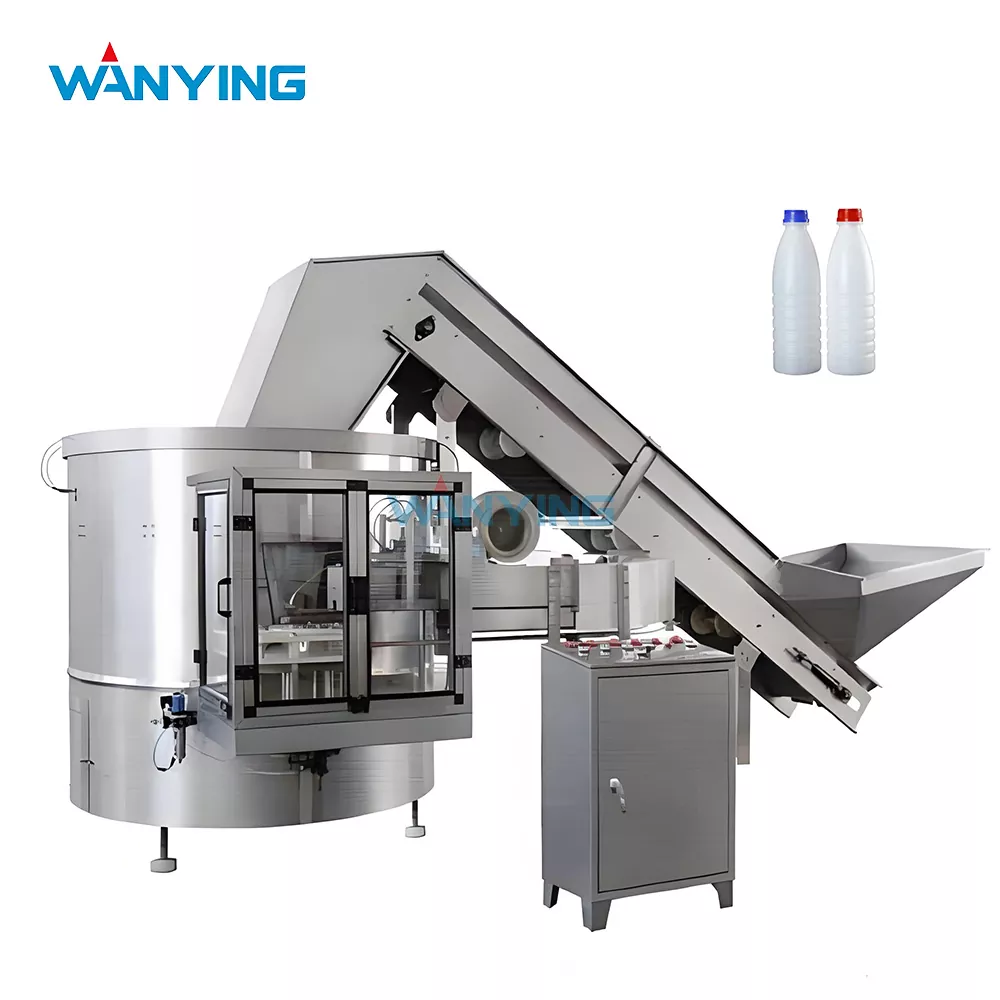

Démêleur de bouteilles à grande vitesse

Définition du produit et aperçu fonctionnel

Un redresseur de bouteilles à grande vitesse est une machine d'emballage de pré-remplissage automatisée conçue pour prendre des bouteilles PET empilées de manière aléatoire ou en vrac et les orienter, les aligner et les livrer automatiquement dans un flux continu et unidirectionnel vers les équipements de production en aval tels que les machines de remplissage, de bouchage et d'étiquetage.

En termes simples, cette machine remplace l’alimentation manuelle des biberons et le tri chaotique des biberons par un système d’organisation des biberons entièrement automatique et à haute efficacité.

Ce qu'il fait :

· Sépare et oriente automatiquement les bouteilles mélangées

· Convertit les bouteilles placées au hasard dans une direction verticale uniforme

· Alimente en continu les bouteilles dans les lignes de production sans interruption

· Assure un approvisionnement stable et synchronisé pour les systèmes de remplissage à grande vitesse

Positionnement des fonctions principales :

Il sert de module d’automatisation d’embouteillage frontal, agissant comme le « moteur de démarrage » d’une ligne de conditionnement complète. Sans cela, les équipements de remplissage et de bouchage en aval ne peuvent pas fonctionner à pleine efficacité.

Principaux arguments de vente et avantages techniques

Le redresseur de bouteilles à grande vitesse Wanying est conçu dans un souci d'efficacité et de stabilité de la production industrielle.

Avantages clés :

· Conception à très haute capacité (jusqu'à 12 000 bouteilles/heure) pour une production à grande échelle

· Une précision de tri ≥99,6 % garantit une orientation constante des bouteilles et réduit les arrêts de ligne

· Une alimentation continue et stable élimine le chargement manuel des biberons

· Le contrôle intelligent PLC permet un fonctionnement entièrement automatisé

· Large compatibilité avec les diamètres de bouteilles de 50 à 120 mm

· Le système de manipulation douce des bouteilles réduit la déformation et les rayures

· La structure modulaire permet un entretien rapide et un réglage facile

Valeur opérationnelle :

· Réduit la dépendance au travail dans la section de manipulation des bouteilles

· Améliore l'efficacité globale de la ligne en stabilisant l'approvisionnement en amont

· Minimise les interruptions de production causées par des bourrages de bouteilles ou un mauvais alignement

· Prend en charge un fonctionnement industriel continu 24h/24 et 7j/7

Principe de décryptage à grande vitesse et contrôle dynamique de la stabilité

À des vitesses allant jusqu'à 12 000 bouteilles par heure, le disque rotatif doit maintenir un alignement précis sans désalignement induit par les vibrations. Le démêleur de bouteilles à grande vitesse Wanying emploie :

Disque rotatif équilibré dynamiquement – ​​équilibré avec précision pour minimiser les vibrations à des vitesses de rotation élevées, garantissant une orientation constante de la bouteille même à puissance maximale

Indexation servocommandée à grande vitesse : synchronise la rotation du disque avec la vitesse du convoyeur de sortie, évitant ainsi l'empilement de bouteilles ou les espaces au point de déchargement.

Vérification de l'orientation en plusieurs étapes : trois points d'inspection (guide mécanique, capteur optique et contrôle basé sur le poids) garantissent une précision ≥99,6 % sur toute la plage de vitesse

Récupération instantanée d'un bourrage : lors de la détection d'un bourrage, le système s'inverse automatiquement pendant 0,5 seconde et reprend son mouvement vers l'avant, éliminant ainsi 90 % des bourrages sans intervention de l'opérateur.

Démêleur de bouteilles haute vitesse et standard – Comparaison des performances

Efficacité pneumatique et optimisation de la consommation d'air

Contrairement aux redresseurs conventionnels qui consomment de l'air comprimé en continu, le redresseur de bouteilles haute vitesse Wanying est doté d'un système intelligent d'économie d'air :

Alimentation en air basée sur la demande : l'air est dirigé uniquement vers des canaux de tri actifs, réduisant ainsi les déchets pendant le fonctionnement à basse vitesse ou les périodes d'inactivité

Fonctionnement basse pression – optimisé pour 0,5 à 0,8 MPa, compatible avec les systèmes pneumatiques d'usine standard sans nécessiter de mises à niveau haute pression

Filtration d'air intégrée : l'unité de filtre/régulateur/lubrificateur (FRL) intégrée protège les composants pneumatiques de l'humidité et de la contamination, prolongeant ainsi la durée de vie

Synchronisation de ligne à grande vitesse et contrôle du débit des bouteilles

À des vitesses élevées, un espacement constant des bouteilles est essentiel pour les équipements de remplissage et de bouchage en aval. Caractéristiques du démêleur de bouteilles à grande vitesse Wanying :

Correspondance de vitesse basée sur un encodeur : ajuste automatiquement la vitesse de sortie du redresseur pour correspondre à la vitesse de la machine de remplissage en aval via un retour d'encodeur en temps réel

Contrôle actif de l'espacement des bouteilles – maintient un pas constant des bouteilles (réglable de 50 à 200 mm) pour éviter l'empilement à l'entrée de la machine de remplissage

Gestion de la zone tampon : le convoyeur d'accumulation intégré stocke 50 à 100 bouteilles comme tampon, absorbant les fluctuations de vitesse entre le redresseur en amont et le remplisseur en aval.

Coordination des arrêts de ligne : lorsque la machine en aval s'arrête, le redresseur réduit automatiquement la vitesse pour empêcher l'accumulation de pression dans la bouteille.

Comparaison avec les méthodes traditionnelles d'alimentation au biberon

Par rapport aux solutions d'alimentation au biberon conventionnelles, le redresseur de bouteilles à grande vitesse de Wanying offre des améliorations significatives en termes de niveau d'automatisation et de stabilité de la production.

1. Alimentation manuelle au biberon ou décryptage automatisé

· Traditionnel : coût de main-d'œuvre élevé, vitesse incohérente, interruptions fréquentes

· Système Wanying : alimentation entièrement automatique et continue, sortie stable

2. Décrypteur à basse vitesse vs modèle à grande vitesse

· Équipements traditionnels : Capacité limitée, inadaptés aux grandes lignes de production

· Système haute vitesse Wanying : prend en charge jusqu'à 12 000 bouteilles/heure avec une précision stable

3. Tri mécanique de base vs système de contrôle intelligent

· Traditionnel : guidage uniquement mécanique, taux d'erreur plus élevé

· Système Wanying : synchronisation intelligente contrôlée par PLC avec les machines en aval

4. Impact sur l’efficacité de la chaîne de production

· Les systèmes traditionnels deviennent souvent des goulots d'étranglement dans les lignes de remplissage à grande vitesse

· Le système Wanying assure un flux amont fluide, maximisant l'efficacité totale de la ligne

Résumé de la valeur industrielle

En combinant une automatisation à grande vitesse, un contrôle d'orientation précis et une alimentation continue stable, le redresseur de bouteilles à grande vitesse Wanying améliore considérablement l'efficacité des lignes de production d'embouteillage modernes.

Il ne s'agit pas simplement d'une machine de tri de bouteilles : c'est un composant d'infrastructure essentiel pour la construction de systèmes d'emballage entièrement automatisés de grande capacité dans les industries des boissons, des produits laitiers, des condiments et des aliments liquides.

Engagement de service

Les redresseurs à grande vitesse opèrent à l'avant de la ligne de production : lorsqu'ils s'arrêtent, c'est toute la ligne qui s'arrête. Wanying apporte un accompagnement prioritaire :

Garantie : 12 mois sur machine complète (hors consommables)

Disponibilité des pièces de rechange : 1 an de garantie pour le disque rotatif, les rails de guidage, les capteurs, les unités PLC et les composants pneumatiques

Kit de consommables standard inclus : unités de rechange pour capteurs (2 jeux), joints toriques, inserts de rail de guidage (1 jeu), courroies d'entraînement (1 jeu), éléments de filtre à air (2 pièces)

Assistance technique d'urgence : Diagnostic à distance en 1 heure (intervention prioritaire pour les lignes à grande vitesse)

Composants haut de gamme pour une fiabilité à grande vitesse

À 12 000 bouteilles/heure, chaque composant doit résister à un fonctionnement continu à haute charge :

Contrôle API : Siemens

Servomoteurs : Yaskawa / Schneider

Capteurs : OMRON / SICK (haute vitesse)

Composants pneumatiques : SMC / Airtac

Contacteurs électriques : Schneider Electric

Variateurs de fréquence : Schneider / Danfoss

Foire aux questions

Q1 : Quelle est la principale différence entre les redresseurs de bouteilles à grande vitesse et les redresseurs de bouteilles standard ?

Les modèles à grande vitesse sont conçus pour des capacités de production plus importantes (jusqu'à 12 000 bouteilles/heure) et offrent une plus grande stabilité pour un fonctionnement industriel continu.

Q2 : La machine peut-elle gérer différentes tailles de bouteilles dans une seule ligne de production ?

Oui, il prend en charge des rails de guidage réglables et des composants modulaires pour s'adapter à différents diamètres de bouteilles dans la plage spécifiée.

Q3 : Est-il adapté aux bouteilles PET fragiles ?

Oui, le système utilise un transport contrôlé et un positionnement doux pour minimiser l'impact et empêcher la déformation des bouteilles.

Q4 : Est-ce que cela nécessite une consommation d’air élevée ?

Il fonctionne avec une pression d'air de 0,5 à 0,8 MPa, optimisée pour une utilisation industrielle efficace sans consommation excessive.

Q5 : Peut-il être intégré aux lignes de production existantes ?

Oui, il prend en charge l'intégration modulaire et peut être connecté à la plupart des systèmes de remplissage, de bouchage et d'étiquetage pour une automatisation complète.
